产品名称:
GL7000模块化数据采集仪系统
产品型号:
GL7000
厂商名称:
GRAPHTEC(日本图技)
产品简述:
订购热线:
0755-28105722




 GL7000数据记录仪和数据采集系统适用于以下多种测量:

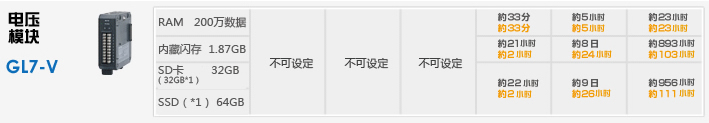

  --电压模块

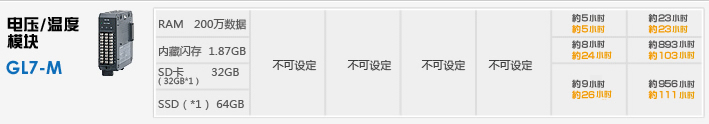

  --电压/温度模块

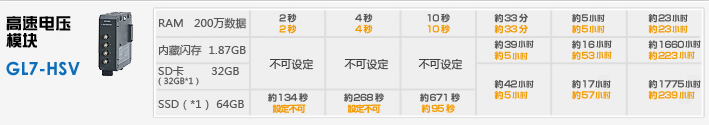

  --高速电压模块

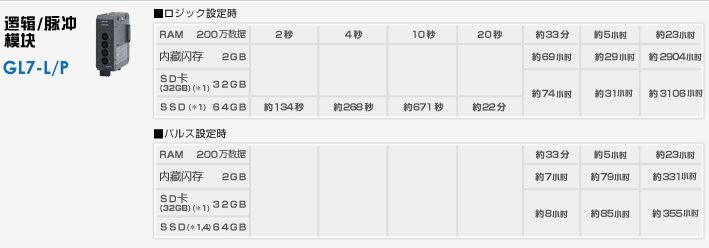

  --逻辑/脉冲模块

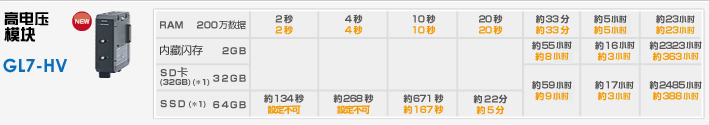

  --高电压模块



  --压电信号处理模块



  --功率测量模块



  --DC应变模块



  --电压输出模块

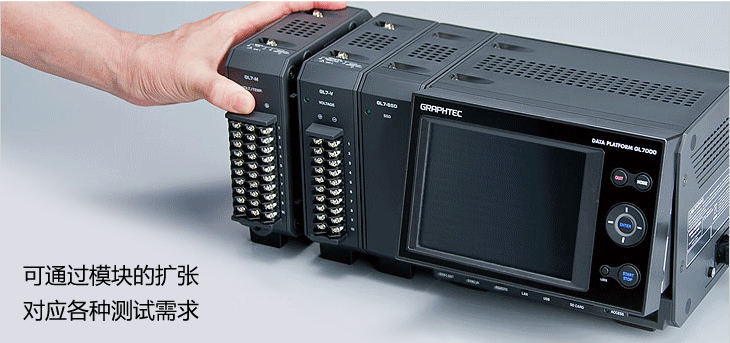

  GL7000是一个模块化的数据采集仪,提供了一系列的配置选项,允许几乎任何工业测量。其最基本的形式包括GL7000处理模块和一个附加的报警模块(含)。另外的一个或多个模拟和/或离散量模块就完成了配置,并允许GL7000其自己的内部存储器或直接连接到以太网或USB连接的PC来采集数据。当作为一个独立的文书GL7000可以记录数据到快,非易失性RAM(最多2,000,000个样本),内置闪存,SD存储卡或USB拇指驱动器(各251,000,000份)。可选的固态硬盘(SSD)模块,可提供高达64GB的快速,非挥发性存储空间,最大文件大小为2GB。



  采样率和测量范围的定义,可以附着到GL7000处理单元由可选的模拟模块。有些模块支持低至微秒每一个样本的采样间隔和满量程100V。其他支持各种特殊的测量功能,如直接连接热电偶和RTD温度测量。另一个模块支持离散和脉冲离散输入,允许将予收购的状态,计数和旋转速率测量与模拟数据。多达10个模块可以被连接到一个GL7000处理单元。模块包含在此数据表的完整列表。



  可选的触摸屏显示器可拆卸,允许本地数据记录仪和数据采集配置,无需使用电脑。该显示器还提供了在一个多通道,实时图形显示所采集的数据,报警状态,以及更多的形式在数据记录期间的实时反馈。显示屏可能会附加的GL7000处理器,或远离处理器使用标准的CAT-5电缆拴可达10米。



  GL7000的数据采集和数据记录特性还可以通过仪器的以太网端口连接到远程PC进行配置,或在本地使用的USB端口。软件允许实时数据采集,数据流,磁盘,播放,并出口到其他应用程序如Excel。



  像其他数据记录仪和数据采集产品GL线,GL7000提供了极大的触发的灵活性,允许它适应几乎任何录音应用。当然,连接的PC,或在单机模式下的数据记录操作的数据采集操作可能被手动启动和停止。当启用时,触发功能的GL7000自动执行此过程,并允许启动和终止记录过程,以根据信号电平设置,日期和时间,事件和外部事件。0-100%的预触发信息时,可以存储记录到仪器的内置2,000,000存储点(每个模拟模块)RAM内存。触发电平条件包括边沿触发,只有水平测试设置,以及双级设置允许内部/外部触发窗口。多个输入通道布尔函数使用逻辑与/或组合,拍摄也可以启动和终止。



  最后,提供多达10个报警输出报警模块。报警可以根据先前所描述的任何触发条件,以及时TC倦怠发起,和报警状态可持有或复位时自动报警条件不再存在。



  GL7000是一个整体解决方案的工具,很容易扩展,以满足不断增长的测量要求高和低速的应用,单机或PC连接实现。
