产品名称:
费思 FT6900 超大功率直流电子负载
产品型号:
FT69018A,FT69018B,FT69018D,FT69
厂商名称:
Faithtech(费思泰克)
产品简述:
订购热线:
0755-28105722

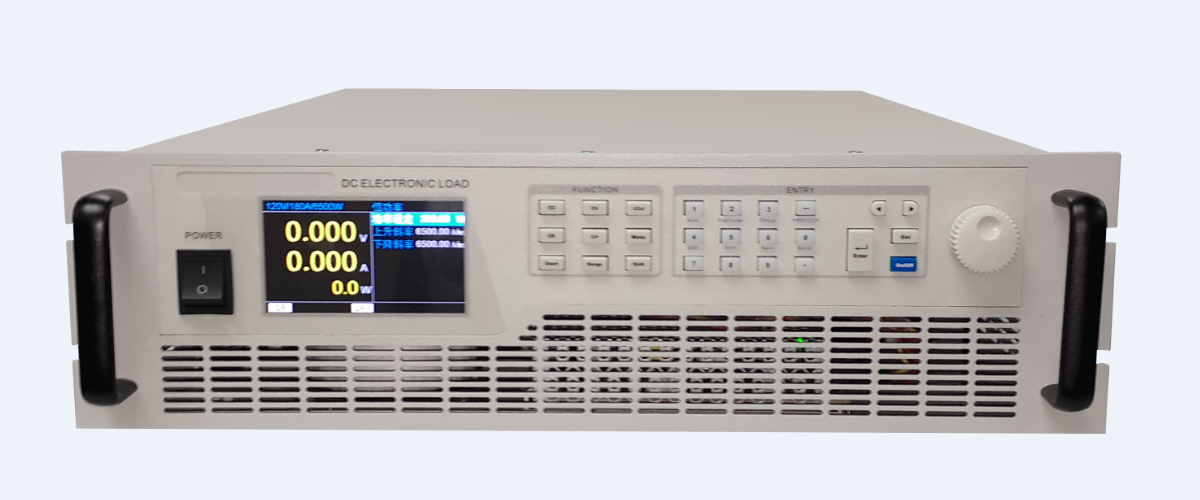

FT6900  大功率直流电子负载 FT6900

        费思 FT6900系列超大功率直流电子负载,采用费思具有国际先进水平的高速实时阵列控制技术,实现了超大功率电子负载的模块堆叠组合结构,模块之间通过外部电缆连接。

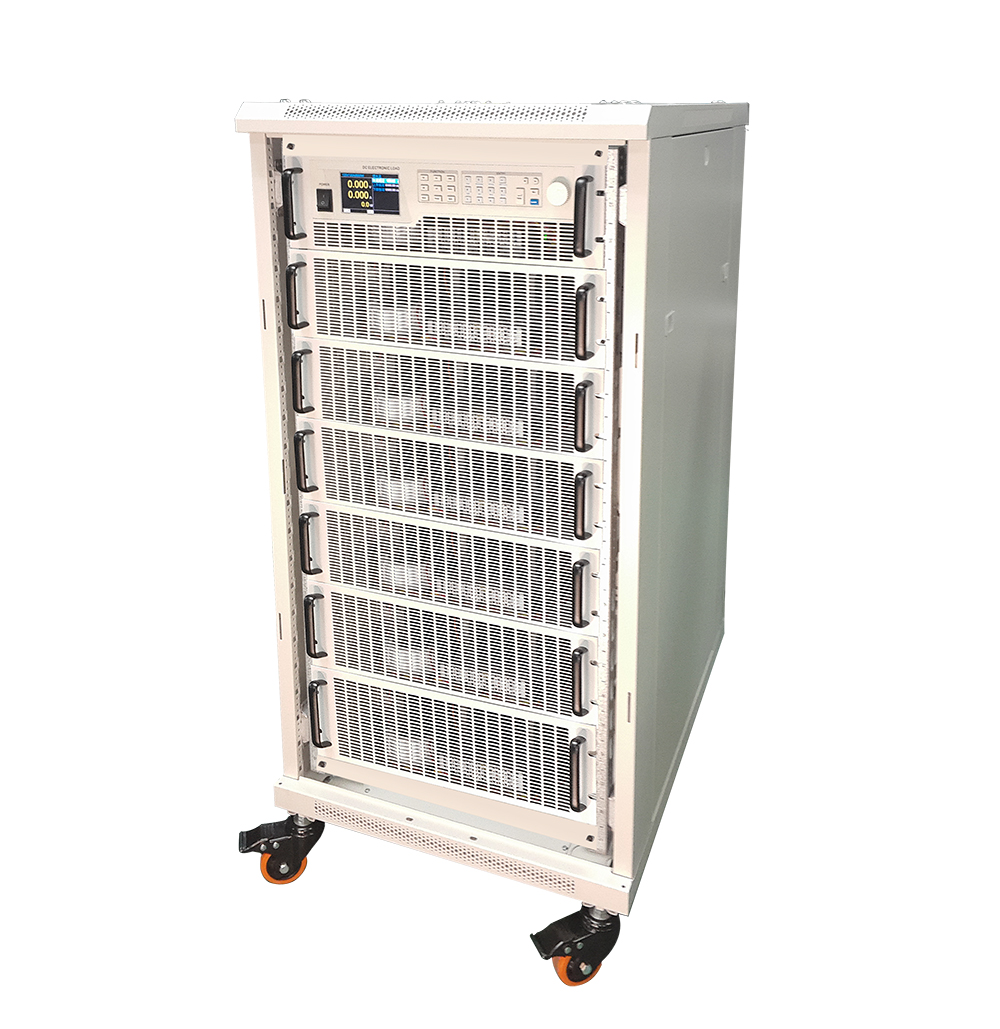

        FT6900电子负载采用堆叠式模块设计,具有高可靠性与高可维护性的特点。产品同时继承了费思大功率电子负载的传统特性:功能丰富,适应性强(抗自激能力强),可靠性高。
        产品主要应用于:电动汽车充电装置,动力电池,大功率直流电源,直流发电机等电力电子测试领域。



该电子负载特征:

FT6900系列分为150V、600V、1000V三种电压规格,单台功率范围由15KW至54KW,最大电流为1620A。可接受用户个性需求,定制最高1200V,最大500KW的产品。



FT6900既包含CC、CV、CR和CP等基本的测试模式,也提供动态测试与序列测试以模拟各种动态负载的变化,瞬态频率可达20KHz。用户还可以通过按键进行模拟短路操作。



FT6900具备电池容量测试,(动力电池或超级电容)内阻测试功能。这使其在电池及超级电容测试领域有着独特优势。



FT6900接口丰富,界面友好,操作方便。通过前面板的TFT彩色显示屏、旋钮及数字键,可在负载上快捷地操作与设定。FT6900提供RS232、LAN、GPIB等通讯接口,通过这些接口连接计算机,采用标准SCPI编程指令可轻松实现远程操控。





FT6900电子负载提供过电流、过电压、过功率、过温度、电压反相,等一系列保护功能,同时具备针对被测试设备的Von、Voff功能及可编程保护功能。这些功能可大幅提升产品的可靠性,是工程测试及自动测试系统整合得以信赖的产品。


该负载功能:
1.恒态功能
     FT6900系列大功率电子负载具有恒电流、恒电压、恒电阻与恒功率模式这4大模式,可满足客户广泛的测试要求。恒电流和恒电阻模式可用于测试电压源在不同负载情况下,输出电压是否维持稳定输出。对于电池充电器和车用充电桩而言,恒电压模式可改变充电器和充电桩的输出电压以检验输出电流是否正确。

         恒电流模式              恒电压模式            恒电阻模式              恒功率模式

2.动态功能:

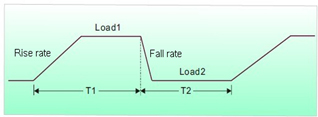

    为满足日益增长的高速测试需求,FT6900系列电子负载提供高速可编程的动态测试功能。动态测试功能允许用户设定带载高/低准位、T1/T2时间及切换斜率。此功能常用于测试电源动态特性。为适应不同场合的需要,动态功能包含连续、脉冲及翻转三种模式。连续模式更是可提供高达20kHz的带载频率,使测试随心所欲。

动态功能



3.序列功能:

    FT6900系列提供了序列测试功能,能模拟更为复杂的带载变化。序列测试包含CC、CV、CP及CR四种模式,最多可存储4个序列文件,每个文件最多可设置为50步。

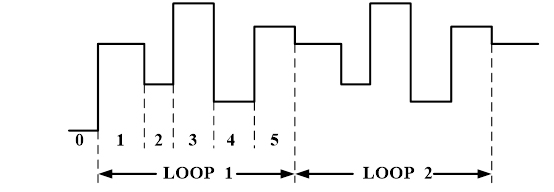

序列功能
                                                         序列测试



4.保护功能

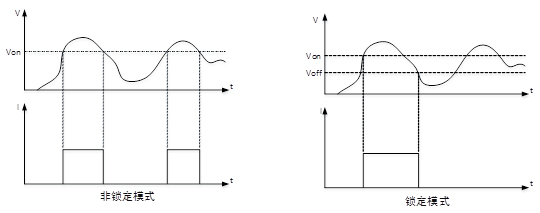

    FT6900系列提供了过电压、过电流、过功率、过温度、电压反相等全方位的保护功能。另外,用户可以根据需要设置电压、电流、功率保护值。被测设备输出电压上升或下降速度较慢时,可开启Von、Voff功能。Von带载电压支持锁定与非锁定两种方式。全方位的保护功能,确保了产品的可靠性,是工程测试及自动测试系统值得信赖的产品。

保护功能


5.电池测试功能:

   内阻与容量都是电池的重要技术指标。为方便电池测试,FT6900系列提供了电池测试功能。电池测试包括:电池内阻测试与电池容量测试。针对电池放电,FT6900系列提供了:恒电流、恒电阻和恒功率三种放电模式。在电池放电测量方面,能够测量放电时间,放电电量(AH和WH)。

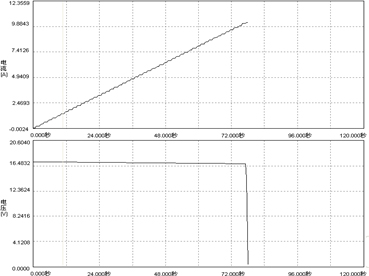

电池测试

    FT6900系列负载提供专业的ESR测量功能,可支持多种测量标准,具有测量准确和重复测量稳定的优点,可有效评估车用电池和超级电容的ESR参数。



6.OCP测试功能:

    FT6900系列电子负载提供OCP测试功能可轻松获取被测电源或设备的OCP点,节约测试时间。
OCP测试
                             电源OCP测试曲线



7.外部模拟量编程功能:

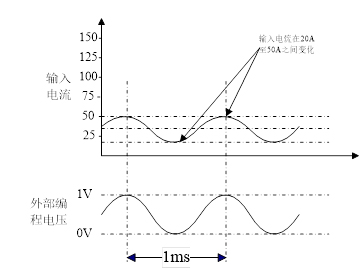

    CC和CV功能可通过外部电压信号(直流或交流)进行连续控制。外部模拟编程电压对应于负载电压或电流值与设定值叠加,共同控制负载输入端子的电流或电压值。例如:负载当前为CC模式,量程300A,主值设置为20A,外部编程输入电压为0~1V(峰峰值)、频率1000Hz的交流信号,则负载输入电流变化如图所示。

模拟编辑
                                 模拟编辑输入



8.SCPI与远程控制:

    FT6900系列电子负载支持标准的SCPI命令,通过SCPI命令可实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。FT6900系列通过RS232、LAN、GPIB等接口方式实现电子负载的远程控制。

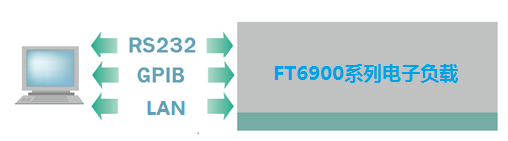

远程控制
