chroma63200A系列为150V、600V、1200V，三种电压 范围，功率范围由4kW至24kW、单一台的最大电流可达2000A;透过并联，最大功率更可达 240kW。大功率电子负载主要可应用于测试车 用充电桩与车用电池的放电。

全系列的型号，皆搭配独特的使用者自订波形 (UDW)与外部讯号控制功能，可模拟真实的电流波形;主/从控制的能力，能让相同电压规格的chroma63200A系列电子负载进行并联使用，并且可达到同步动态的功能 : 自动变频动态扫瞄功能 (亦即不同频率的负载模拟) 以满足电源测试的需求。 再者，亦提供了255组的储存功能，并可随时呼叫使用者所储存的设定值。在自动化的测试上， 此储存、呼叫的功能缩短测试时间。

在量测方面，chroma63200A系列亦提供业界最精准的量测功能，即时且精准的电压、电流量测，每个型号都具有三个档位;此外，短路测试是电源测试的必要测试项目之一，chroma63200A系列提供的短路模拟功能，能有效解决电源测试及自动化测试的应用需求。

透过前面板的VFD显示器及旋钮，即可在chroma63200A 系列电子负载上做简易的操作与设定，更能透过 Ethernet、USB和GPIB等介面进行远端有线或无 线的控制。

内建的PWM风扇转速控制可减少风扇所造成的噪音。chroma63200A系列还具有过电流、过功率、过温度的保护功能及过电压与正负极反向的告警机制，可大幅提高产品可靠性，是工程测试及自动 测试系统整合得以信赖的产品。

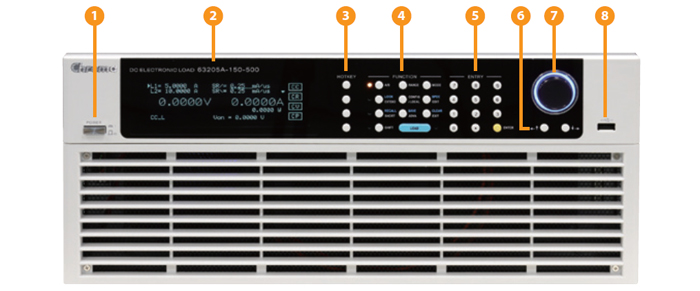

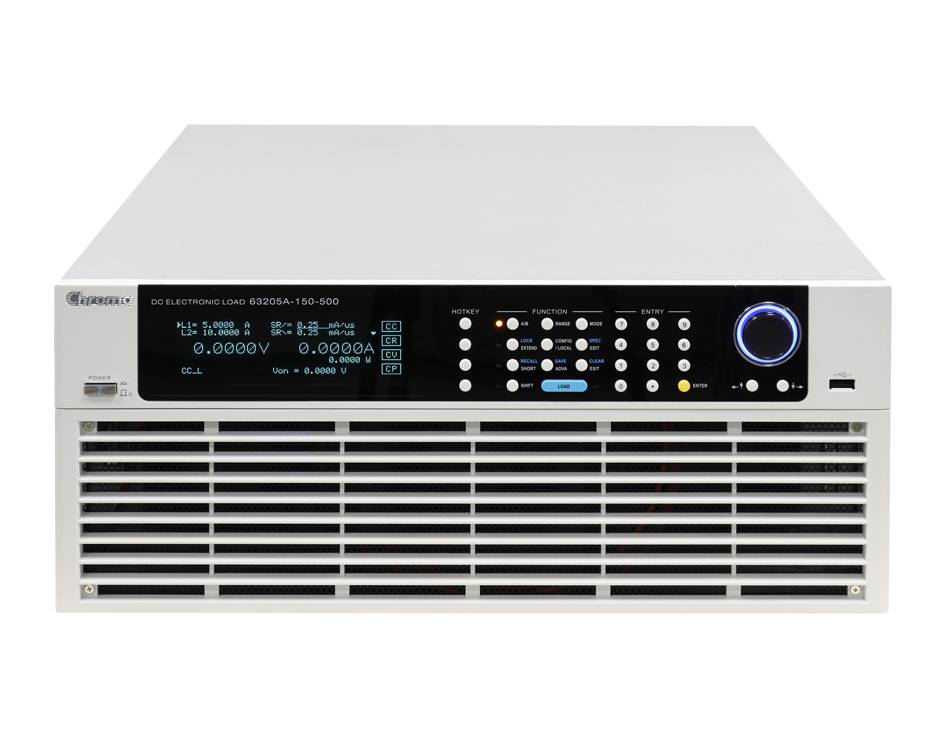

chroma63200A大功率可编程直流电子负载面板说明

1. 电源开关 : 电子负载主机的交流电源开关

2. VFD (Vacuum Fluorescent Display) 显示器 : 显示设定资讯

3. 快捷键组 : 拉载模式切换快捷键

4. 功能键组 : 包含A/B键、RANGE、MODE、EXTEND、LOCK、COFIG./LOCAL、

EDIT、SPEC、SHORT、RECALL、ADVA、SAVE、CLEAR等按键

5. ENTRY键组 : 数字键及ENTER键

6. 方向键 : 用来变更画页及选用表单位置用

7. 可按压旋钮 : 按压旋钮键可进入参数编辑设定，设定完成后，再按压一次旋钮确认输入值

8. USB HOST (尚未支援) : 供使用者自订波形与编程程序资料下载、韧体更新等

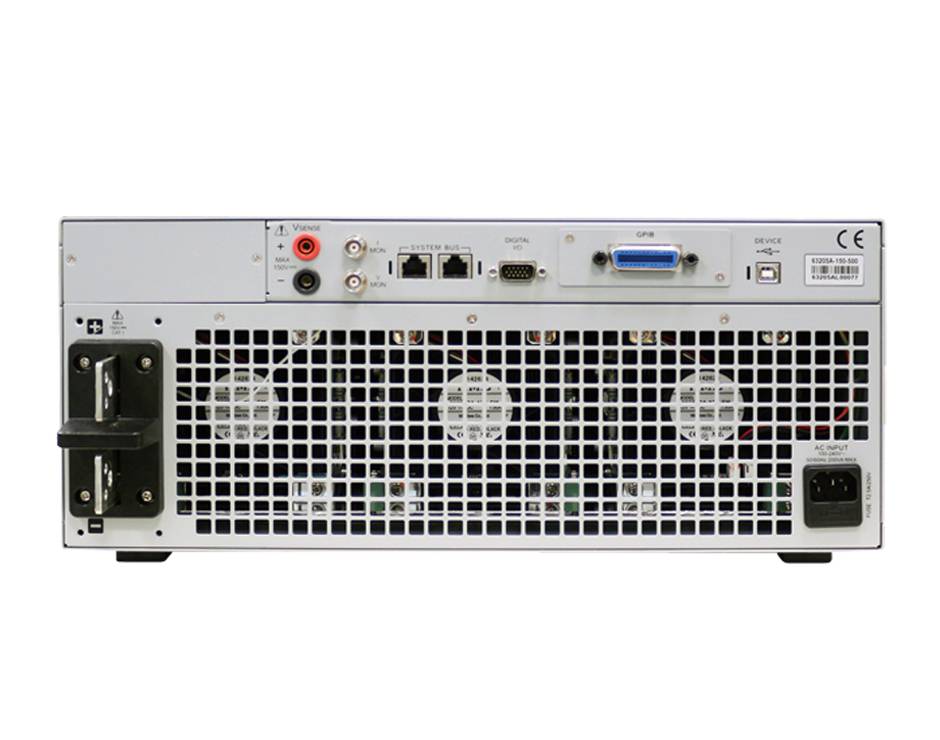

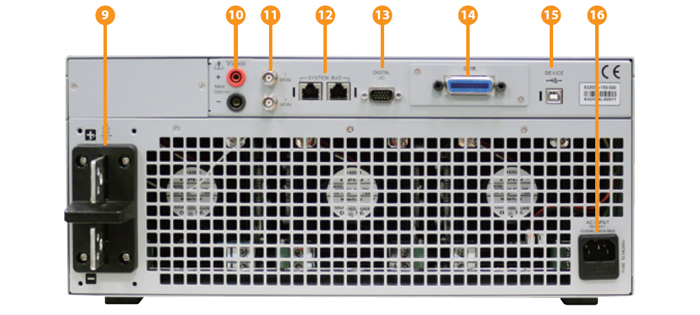

9. 负载正负端子

10. 电压感测端子

11. 电压&电流监控输出 : 按比例之电压、电流波形类比输出

12. 系统汇流排 : 供主/从控制系统资料传输

13. 系统I/O : 供系统输入/输出控制信号

14. GPIB卡与乙太网路卡共用插槽

15. USB接头

16. AC输入接头

chroma63200A大功率可编程直流电子负载应用范围



超高功率密度与自订快捷键设计

Chroma的63200A系列高功率可编程电子负载搭载数位信号微处理器(200MHz)，有最佳化的速度与控制性能。 超高功率密度(6kW@4U)可省下许多 空间、超高电压(0.015%+0.015%F.S.)与电流(0.04%+0.04%F.S.)量测精度可确保量测准确性、全系列型号皆可单独手动操作、可远端控制，对于更高功率的电源，可设定为主从控制达到多台并联操作，并具备同步拉载能力，以模拟实际拉载状况。

领先全球的超高功率密度设计，颠覆高功率电子负载体积大、移动不便的观念，能为实验室 节省不少空间，同时能轻松解决自动测试系统更新电子负载时的空间议题。此外，63200A 亦提供四组自行定义的常用快捷键，让使用者能更快速的进入所需要的操作模式。

图形化选项

清楚的图形化功能选项，能让使用者更容易操作63200A系列，基本负载功能与进阶功能均 采图形化，使用者可透过旋钮、方向键选择所需的功能。图形化的选项内文以缩写展现， 萤幕上方另提供全名描述，即便没有使用者操作手册，亦能轻易上手。

可翻转面板

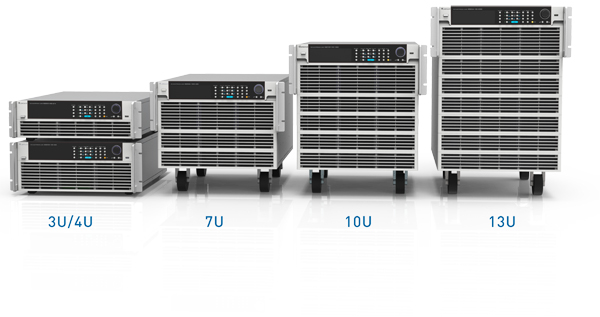

63200A系列中，高度为7U、10U、13U的型号均具备面转可翻转的功 能，翻转角度分别为25? 、50? 、75? 三种，可翻转面板的贴心设计，无 论在操作或观看上的方便性，都将带给使用者不同的体验与感受。

主要特色：

额定功率 : 4kW、5kW、6kW、24kW

电压范围 : 150V、600V、1200V

电流范围：最高达2000A

定电流、定电阻、定电压及定功率操作模式

定电阻+定电流、定电阻+定电压、定电流+定电压等进阶操作模式

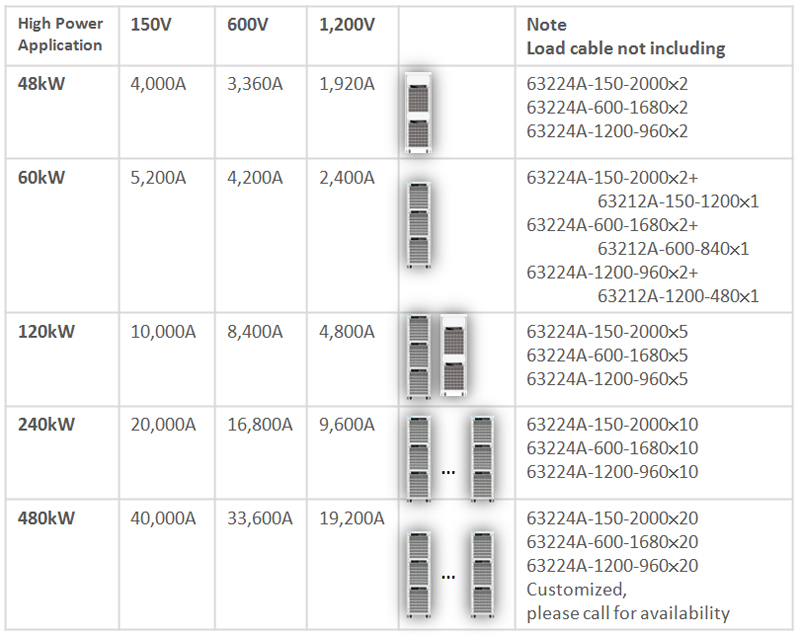

主/从并联控制，并联数量高达10台

静态与动态负载下进行同步动态控制

使用者自订波形(UDW)

定阻抗(CZ)模式模拟电容性负载开机

外部负载电流模拟

高达50kHz的自动变频动态扫瞄 (Sweep)

即时的电源供应器负载暂态响应模拟及电压峰值(Vpk+/-)量测

可透过前面板直接编程255组时序

超高精准度的电压及电流量测

高速且精准的数位化(Digitizing)资料/量测撷取

待测物过电流/过载保护时，电压、电流及最大功率点(Pmax)的保护点量测

时间量测、电池放电计时

瞬间过功率拉载

短路模拟

智慧型风扇控制

保护功能：过电流(可调) 、过温度、过功率(可调)保护与过电压、反向告警

USB(标配)、 Ethernet、GPIB (选配) 介面

chroma63204A-150-400 *可编程高功率直流电子负载 150V / 400A / 4kW

chroma63205A-150-500可编程高功率直流电子负载 150V / 500A / 5kW

chroma63206A-150-600可编程高功率直流电子负载 150V / 600A / 6kW

chroma63204A-600-280 *可编程高功率直流电子负载 600V / 280A / 4kW

chroma63205A-600-350可编程高功率直流电子负载 600V / 350A / 5kW

chroma63206A-600-420可编程高功率直流电子负载 600V / 420A / 6kW

chroma63204A-1200-160 *可编程高功率直流电子负载 1200V / 160A / 4kW

chroma63205A-1200-200可编程高功率直流电子负载 1200V / 200A / 5kW

chroma63206A-1200-240可编程高功率直流电子负载 1200V / 240A / 6kW
