皇晶Acute逻辑分析仪针对USB Type-C接口的PD信号测试

一、何为USB Type-C?
大家都对USB( UniversalSerialBus,通用串行总线)耳熟能详,USB从1996年的出现,到2.0版本,3.0版本,3.1版本的出现,历经几代。


USB Type-C即为USB3.1标准的全新设计接口样式,是USB3.1标准的三种接口样式之一。

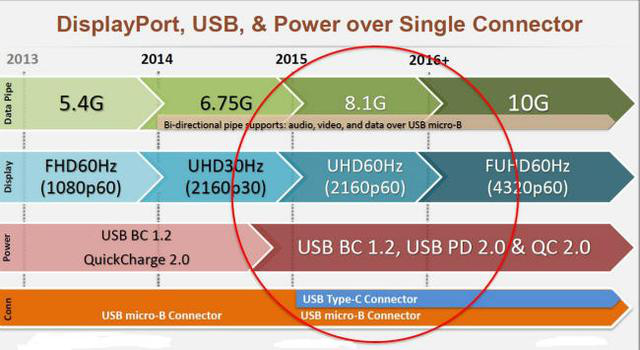

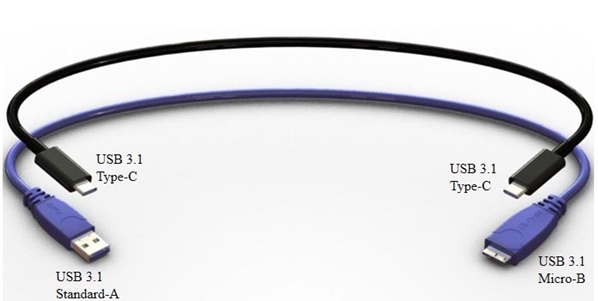

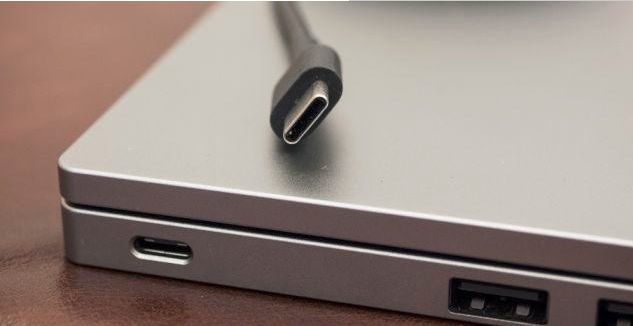

USB3.1具有的3种接口类型:1. Standard-A 2. Micro-B 3. Type-C,USB Type-C可以视为目前接口标准中最先进的一种,而且因为Type-C的出现,可能会横扫一切杂牌接口,带来接口的大一统。那么Type-C到底有什么实力可以这么豪言壮语?我们可以来看下苹果最新Macbook已经配备了USB Type-C接口。这个USB Type-C可以当做电源接口,无需携带笨重的电源适配器。可以当做HDIM、VGA显示接口。可以当做USB通用接口,连接存储设备,打印机等外设。所以预计不久的将来,电脑、平板、手机上的接口都会是这样子。

接下来我们再来看看USB Type-C的具体优势在那些方面:
1. 可承受1万次反复插拔;
2. 支持从正反两面均可插入的“正反插”功能;
3. 纤薄设计;
4. 最大数据传输速度达到10Gbit/秒
5.  Type-C连接器设计标准规格最大可通过5A电流,同时还支持超出现有USB供电能力的“USB PD”,可以提供最大100W 的电力。
我们今天主要关注的就是这个超过现有USB供电能力的“USB PD”,USB PD (USB Power Delivery) 最大支持20V电压,5A的电流,100W的电力。对用户来讲意味着更快的充电速度,更短的充电时间,实现“充电5分钟,通话两小时”。

目前市场针对Type-C接口中的PD信号总线分析方案非常少,Acute逻辑分析仪较先支持了PD信号总线的测试分析。

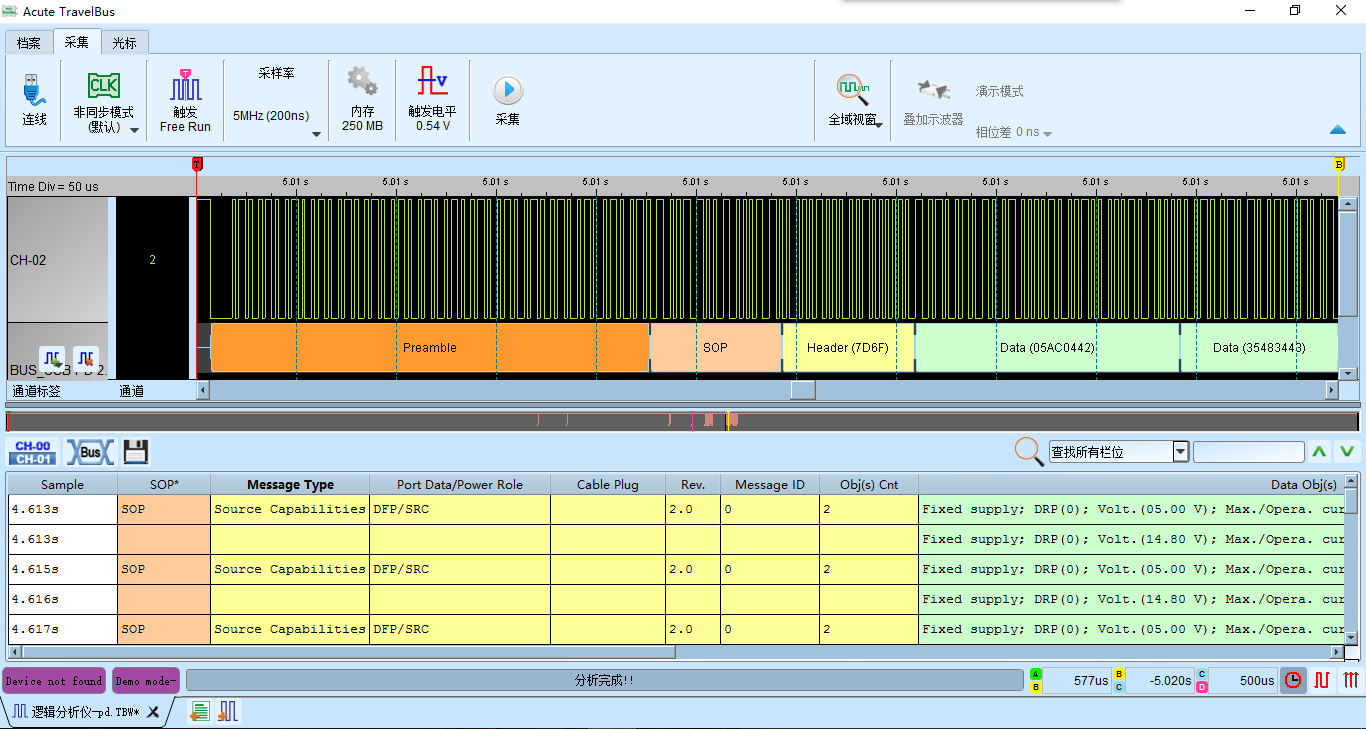

1. Acute逻辑分析仪分析Type-C接口的PD信号测量图。

皇晶Acute 逻辑分析仪针对PD信号的测试分为三个部分:

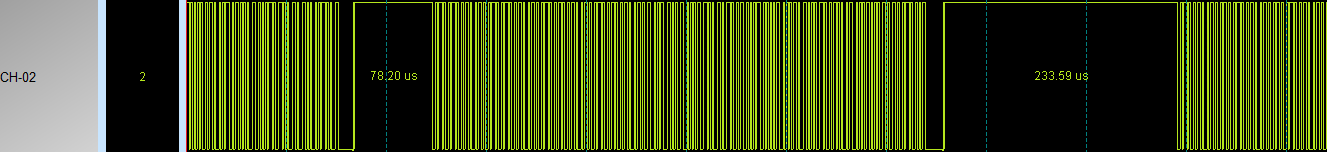

1. PD信号的波形

波形部分可以观察PD信号的频率及数据位,通过波形来查找到数据出错的原因。
2. PD信号的总线数据分析

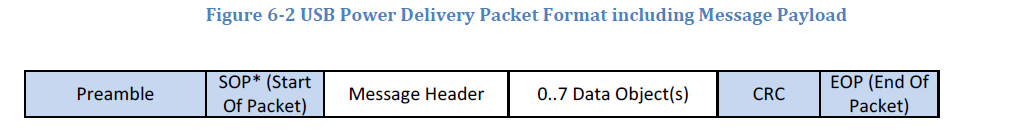

总线数据分析部分,皇晶Acute逻辑分析仪完整按照PD的协议结构做总线数据的解析

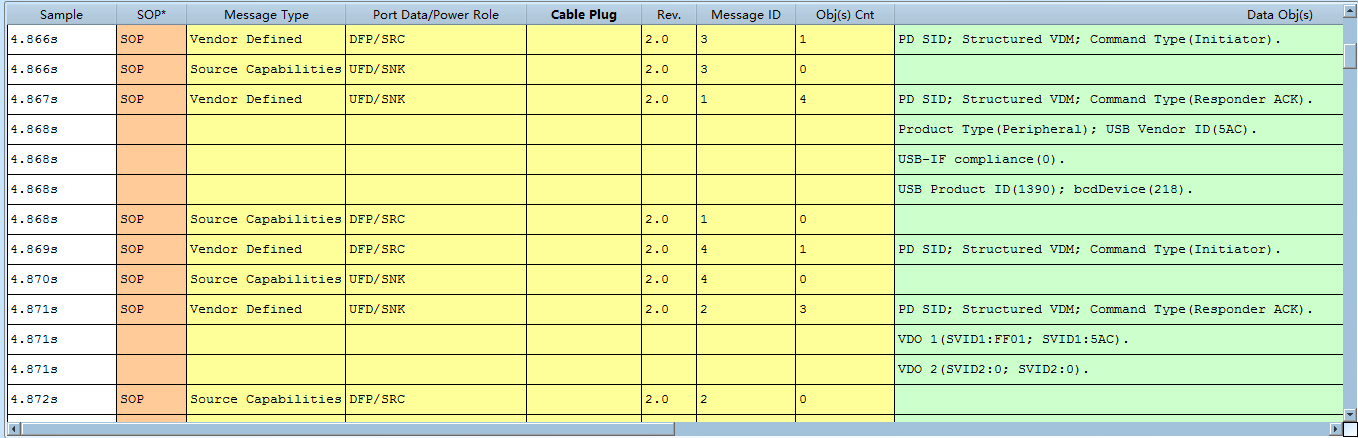

总线数据报告列表分析部分,皇晶Acute逻辑分析仪进一步的将Message Header和Data object部分做详细解析。

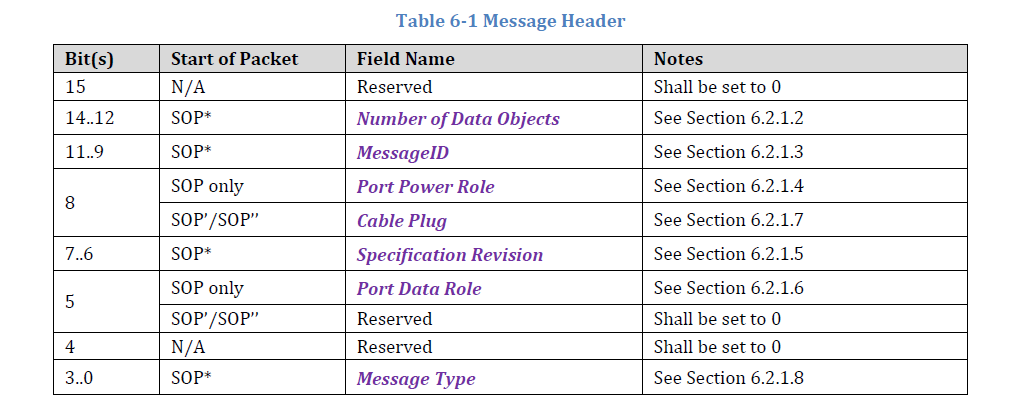

3.1. Message Header部分的数据

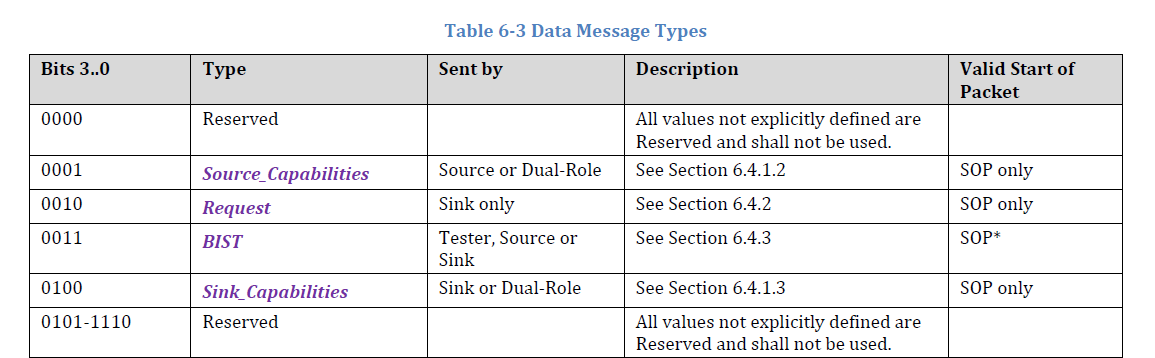

3.2. Data部分的数据

综上所述,皇晶Acute逻辑分析仪将是目前市场上较先提供USB Type-C接口的PD信号测试方案,也将是最低成本的测试方案。
