产品名称:
固纬 PTS-1000 高校电力电力实训系统
产品型号:
PTS-1000
厂商名称:
gwInstek(固纬)
产品简述:
固纬 PTS-1000 高校电力电力实训系统 PTS-1000 实训系统特点 ● 可同时提供电力电子分析,设计,模拟与实际操作验证 ● 在PSIM下以建立硬件电路的方式完成程序撰写并烧录程序,使完全不
订购热线:
0755-28105722

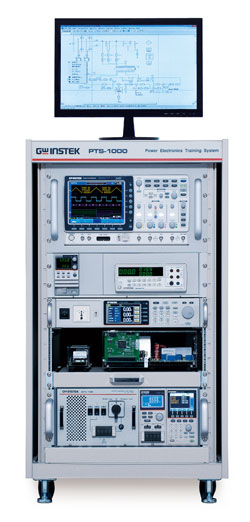

固纬 PTS-1000 高校电力电力实训系统.jpg

固纬 PTS-1000 高校电力电力实训系统

PTS-1000 实训系统特点
● 可同时提供电力电子分析,设计,模拟与实际操作验证
● 在PSIM下以建立硬件电路的方式完成程序撰写并烧录程序,使完全不会DSP软件撰写的学习者也能轻松完    成程序编写,快速进入数字控制领域
● 固纬电子提供可靠的产品验证,完整的教育训练,完善的售后保修服务
● 本教具提供完整的实验教材,包括SimCoder使用,建立硬件方式撰写程序的方法、详细教具各部分电路说    明,详细的实验电路原理与设计,PSIM电路模拟档,DSP硬件规划及设定,程序烧录方法等。
● 本教具提供完整教学PPT供教师及使用者参考
● 本教具后续若有增加实验项目,免费提供给购买者使用

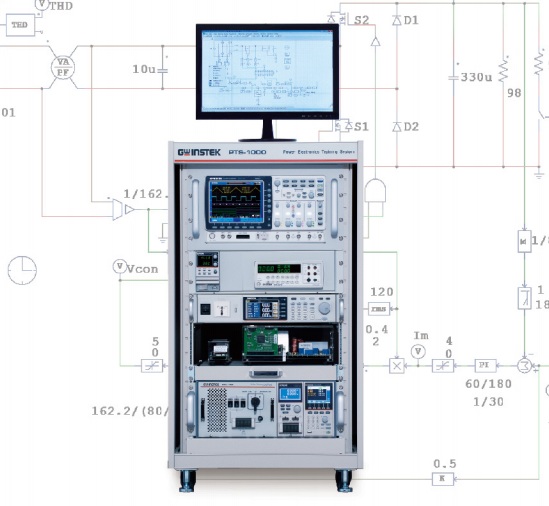

PTS-1000 电力电力实训系统概述

固纬电子公司机架式电力电子教学实验平台PTS-1000以方便实验教学进行,教学平台包括:PEK-110逆变器实验模块,四通道数字示波器,直流电源供应器,交流电源供应器,直流电子式负载,交流功率表,交流被动式负载等。PTS-1000可以使用计算机作为PSIM模拟与本教具之烧录与监控的实验工具。



PTS-1000电力电子实验系统是以电路分析、设计、模拟、实验等过程进行问题导向学习,根据转换器规格进行量化设计其电力电路与控制器,并藉由PSIM模拟验证,SimCoder撰写程序过程,让使用者更深入了解逆变器的相关科技。电力转换器采用数字控制是现时工业界产品的发展趋势,数字控制可以提升电力转换器的功能及其效能,提高产品的附加价值,越来越多的电力转换产品已开始采用数字控制科技。本系统的目的在提供电力转换器采用数字控制的学习平台,让使用者透过PSIM软件,藉由模拟控制管道学习电力转换器的原理、分析及设计外,亦可透SimCoder工具将控制电路转换为数字控制程序,并可实际将DSP取代电路再做一次模拟,最后并可透过模拟验证过的控制程序烧录于DSP芯片中,再透过DSP作控制及通讯,以验证所设计电路及控制器之正确性。

PTS-1000 实验项目

          实验课题              实验内容           试验设备
单极性电压切换正弦式PWM
  1. 学习Sinusoidal PWM(SPWM)切换原理

  2. 逆变器模块之开回路电压及电流量测方法

  3. TI(F28335)DSP IC脚位设定DSP之PWM及A/D模块设定

  4. RS232监控DSP内部信号之方法熟悉

  5. 本实验之硬件电路操作

示波器

直流电源

交流功率计

交流电子负载

双回路电感电流控制

独立式逆变器

  1. 学习单相全桥式逆变器之模块化方法

  2. 电路回路及电压回路控制器设计

  3. RMS电压回路设计

  4. 逆变器之硬件规划及SimCoder程序撰写等

示波器

直流电源

交流功率计

交流电子负载

单相市电并网逆变器
  1. 学习单相市电并联变流器之锁相回路方法

  2. 电流回路及电压回路控制器设计

  3. 硬件规划及并网之SimCoder程序撰写等

示波器

交流电源、直流电源

交流功率计

交流电子负载

无桥式AC-DC转换器
  1. 学习CCM PFC原理

  2. 电流回路以及电压回路控制器设计

  3. Totem ploe无桥式PFC转换器之设计

  4. 硬件规划及PFC之SimCoder程序撰写等

示波器

直流电源

交流功率计

交流电子负载

全桥式AC-DC切换式整流器
  1. 学习全桥式AD-DC切换式整流器之原理

  2. 电流回路及电压回路控制器设计

  3. 硬件规划及SimCoder程序撰写等

示波器

直流电源

交流功率计

交流电子负载

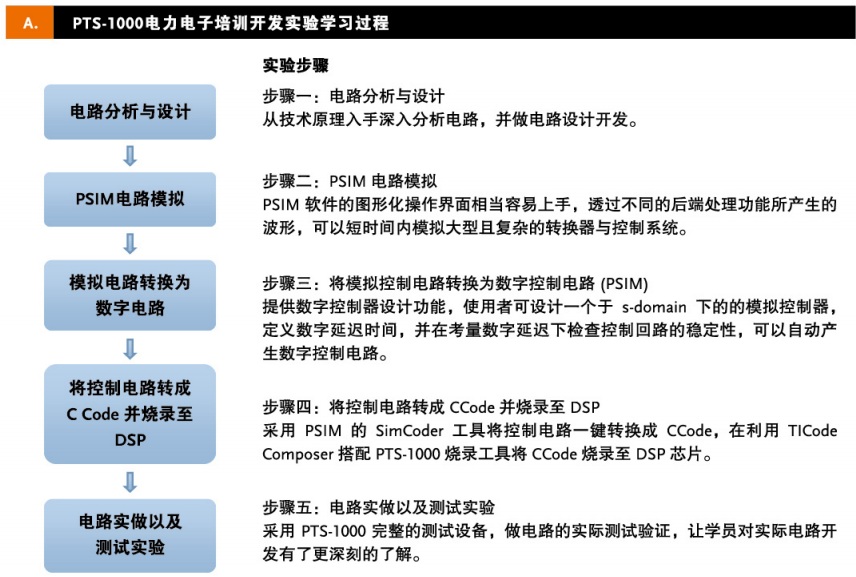

PTS-1000 试验学习过程PTS -1000



配件

PEK-110 单相逆变器模组

PEK-120 DC-DC转换器模组(选配)



订购信息

PTS-1000   电力电子培训系统

PEK-110 单相逆变器模组

PEK-120 DC-DC转换器模组(选配
