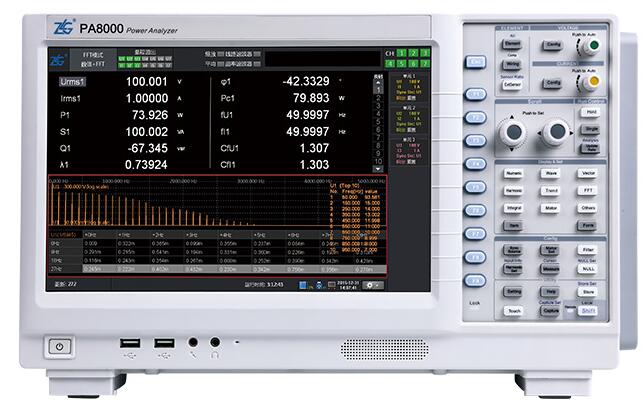

                    PA8000功率分析仪


  0.01% 认证级功率测量精度

  PA8000是一款认证级功率分析仪,功率精度高达0.01%、带宽高达5MHz,是逆变器、变频器与电源产品能效测量的基准,也是标准实验室认证检测的依据。

  5MHz 带宽,平稳的频率特性与稳定性

  PA8000是行业内唯一一款具有0.01%精度,电流与电压频率带宽高达5MHz的功率分析仪,完全满足未来以SiC为代表的高速开关设备的功率测量。

  低功率因数下的相位测量精度

  PA8000功率分析仪带宽为DC/0.1Hz‐5MHz,由于采用了PLL源倍频技术,可实现速度更快、动态范围更广的谐波测量,在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。

  1ms 高速数据更新率

        PA8000是世界上唯一可以设置1ms高速数据更新率的功率分析仪。我们在PA8000的功能中加入了1ms-5ms的高速数据采集模式,1ms的数据更新率可以精确的捕捉快速变化的瞬时信号,可以完美展现出波形细节。比如在电机行业中,PA8000则可以完全测量出电机的启动波形,可以为用户提供评估电机的重要依据。

  电流传感器相位补偿功能

       在使用电流传感器作为输入时,由于传感器本身存在的延时,会增加电压电流的相位误差,PA8000的相位补偿功能则可以修正传感器带来的相位误差,能够提升高频及低功率因数下的功率测量精度,从而保证整体系统功率测量精度。

  创新功能

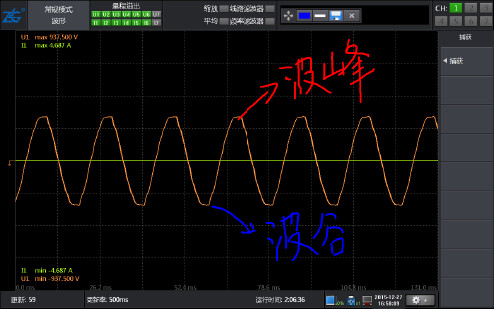

PA8000提供了手写注释功能, 现场注释随心所欲。

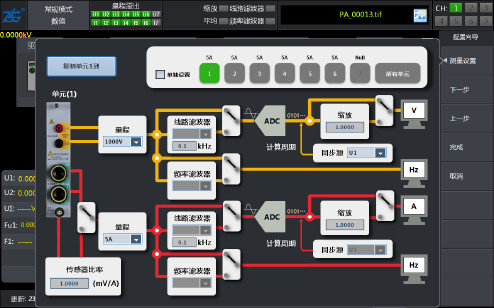

PA8000增加了人性化的图形配置界面,测试设置一次完成。

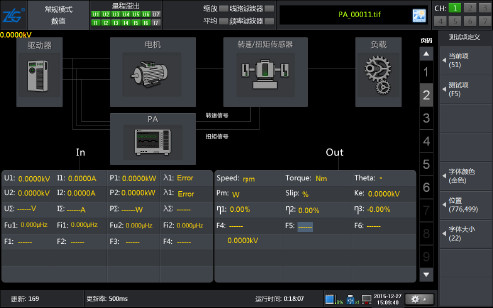

用户也可以在仪器中自定义显示图形,测试项与数值一一对应,一目了然。

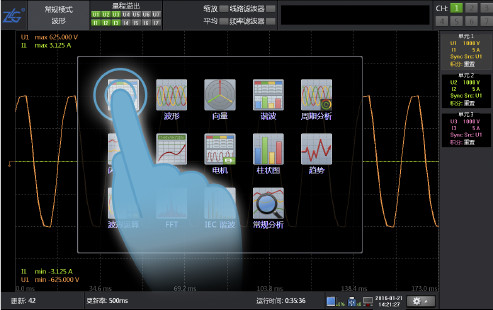

12.1英寸的高清显示屏加上触摸控制可以提供优质的操作体验。





PA8000功率分析仪技术参数

输入参数参数描述
测量量程 电压 1.5V,3V,6V,10V,15V,30V,60V,100V,150V,300V,600V,1000V
电流 直接输入 (峰值因数为 3) 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
传感器输入(峰值因数为 3) 50mV、100mV、200mV、500mV、1V、2V、5V、10V
连续最大允许输入值 电压 峰值 2000V 或 RMS 值 1300V,取两者较小值
电流 直接输入 5A:峰值 15A 或 RMS 值 6.5A,取两者较小值
传感器输入 峰值不得超过量程的 4 倍,有效值不得超过量程的2倍
瞬时最大允许输入值
(≤ 1s)
电压 峰值 3000V 或 RMS 值 1500V,取两者较小值
电流 直接输入 5A:峰值 22.5A 或 RMS 值 10A,取两者较小值
传感器输入 峰值不得超过量程的 5 倍,有效值不得超过量程的3倍



输入参数PA8000
输入带宽 DC,0.1Hz~5MHz
采样率 2MS/s
最大连续共模电压 1000Vrms

精度:

输入信号频率范围PA8000
电压 / 电流功率
DC 电流:0.05+0.05
电压/ 传感器:0.05+0.05
电流:0.05+0.10
电压/ 传感器:0.05+0.10
0.1Hz ≤ f < 30Hz 0.03+0.05 0.08+0.10
30Hz ≤ f < 45Hz 0.03+0.03 0.05+0.05
45Hz ≤ f < 66Hz 0.01+0.02 0.01+0.03
66Hz ≤ f < 1KHz 0.03+0.03 0.05+0.05
1KHz ≤ f < 10KHz 0.10+0.05 0.15+0.10
10KHz ≤ f < 50KHz 0.20+0.10 0.30+0.20
50KHz ≤ f < 100KHz 0.50 + 0.30 0.70 + 0.50
100KHz ≤ f < 500KHz (0.004f+0.8) + 0.5 (0.02f-0.3) + 1.0
500KHz ≤ f ≤ 1MHz (0.01f-2.2) + 1.0 (0.042f-12) +2.0

功率分析仪的测量精度是在以下条件给出:温度:23±1℃;湿度:30~70%R.H.;输入信号:正弦波;共模电压:0V;预热后, 线路滤波器: OFF。λ(功率因数): 1。峰值因数:3。预热30分钟后,f是频率。数据更新率:500ms。
显示:

显示参数PA8000
显示器 12.1 寸彩色液晶
分辨率 1280×800 像素
触摸屏 支持触摸屏操作
显示更新 与数据更新率相同

储存:

内部固态硬盘容量60G 存储空间,支持长时间存储:大于 1 万小时 ( 常规 )
USB 存储接口 支持 USB 存储接口
