IT8900系列高性能大功率直流电子负载
产品型号:
IT8912 IT8915 IT8918 IT8922 IT8924
厂商名称:
ITECH(艾德克斯)
产品简述:
订购热线:
0755-28105722

IT8900系列(IT8912 IT8915 IT8918 IT8922 IT8924 IT8930 IT8936 IT8945)高性能大功率直流电子负载

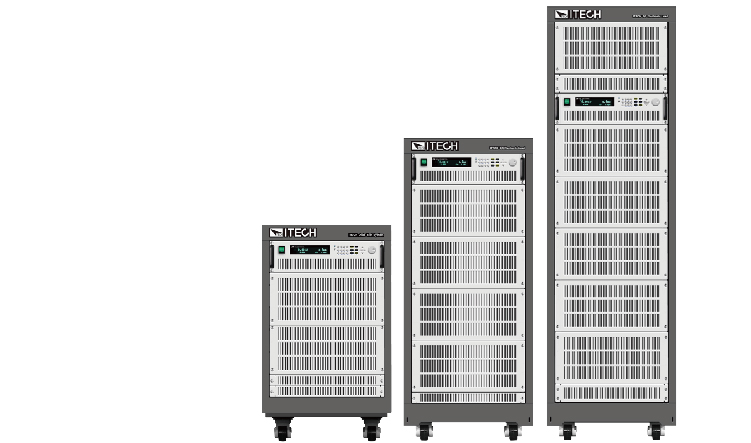

IT8900系列高性能大功率直流电子负载提供150V/600V/ 1200V三种电压范围,支持主从并联,可将功率扩展至600KW。50KHz高速测量、六种工作模式、以及瞬间过功率加载能力、CV环路速度可调节功能、Measure量测功能、25KHz动态测试等多种精准量测功能,使IT8900能满足各种大功率测试需求。内置LAN/USB/RS232/GPIB通讯接口,广泛应用于电源供应器,动力电池、直流充电桩、发电机、军工航天等多种领域。



IT8900系列(IT8912 IT8915 IT8918 IT8922 IT8924 IT8930 IT8936 IT8945)高性能大功率直流电子负载
产品特点

具备超高的电压和电流分别率,最高可达1mV 和1mA

支持主/从并联,并保持单机所有功能

提供多达六种的工作模式:CC/CV/CR/CW/CC+CV/CR-LED

CV环路速度可调节,匹配多种电源

瞬间过功率加载能力

超高回路响应,支持18Bits高速测试,电压/电流测量速度最高可达50kHz

独特的Measure功能,可测量电压或电流爬升/下降时间

整机模块化设计,便于后期维护和服务

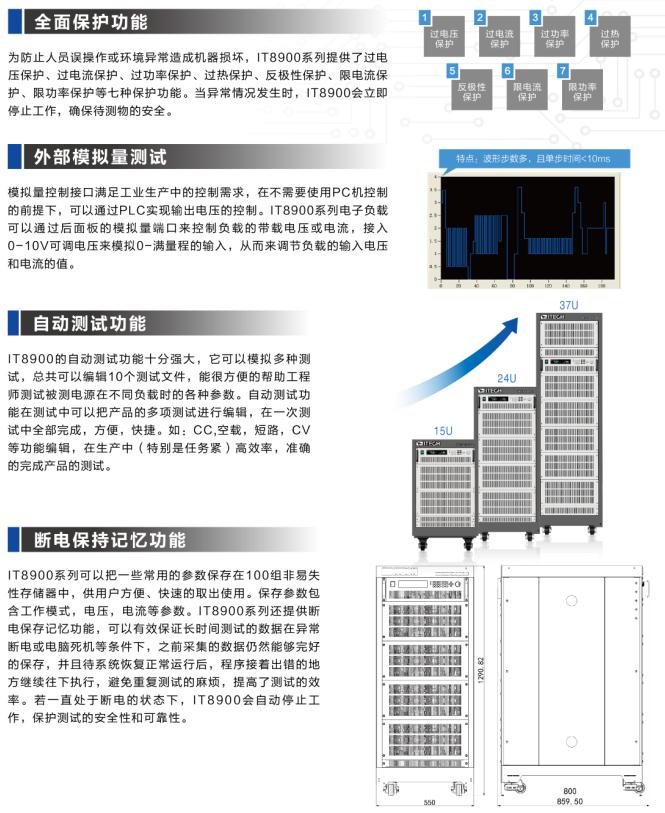

全面保护功能,具备过电压/过电流/过功率/过热/反极性保护/限电流/限功率保护

内置LAN/USB/RS232/GPIB通讯口

支持VISA/USBTMC/SCPI通讯协议

25 kHz动态模式

短路功能

电池测试功能

OCP/OVP测试功能

远端量测功能

I-monitor监控功能

外部模拟量控制

可达100组的超大记忆容量,具备断电保持记忆功能

可通过上位机软件进行软件监控


IT8900系列(IT8912 IT8915 IT8918 IT8922 IT8924 IT8930 IT8936 IT8945)高性能大功率直流电子负载

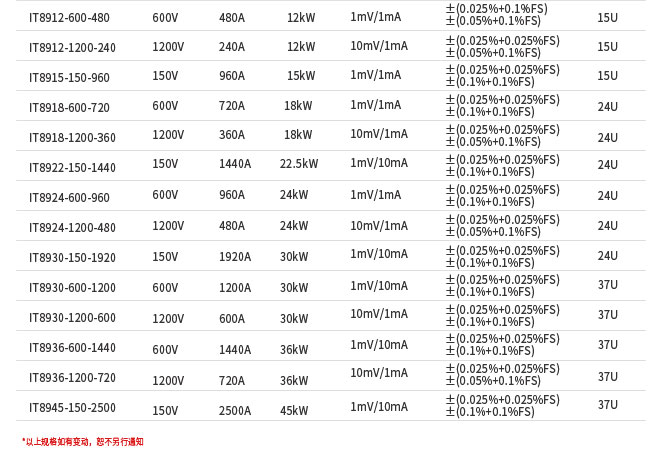

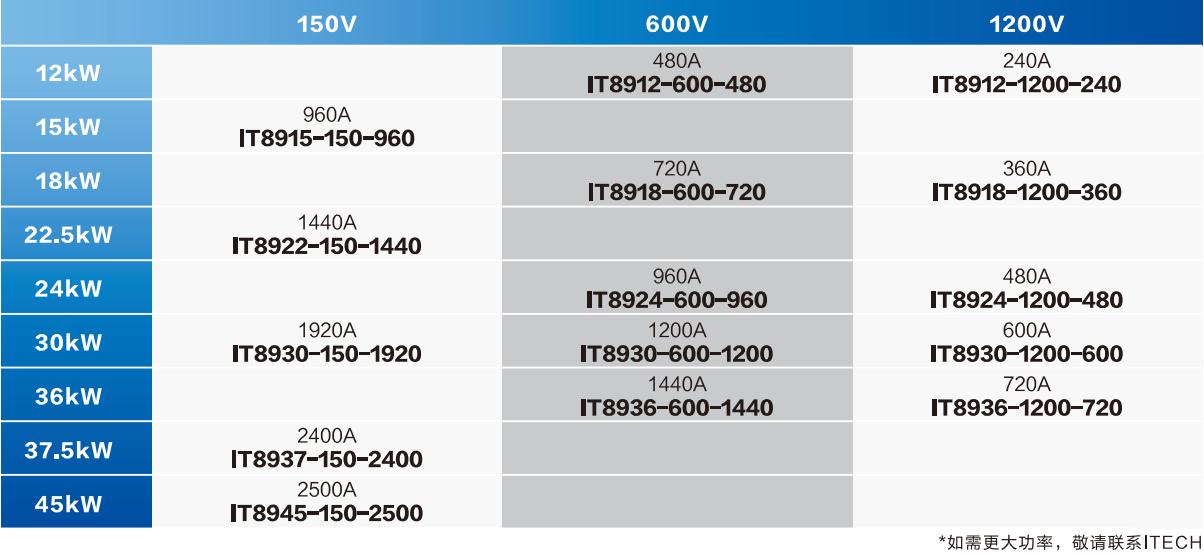

规格一览



  • IT8900系列(IT8912 IT8915 IT8918 IT8922 IT8924 IT8930 IT8936 IT8945)高性能大功率直流电子负载应用范围:

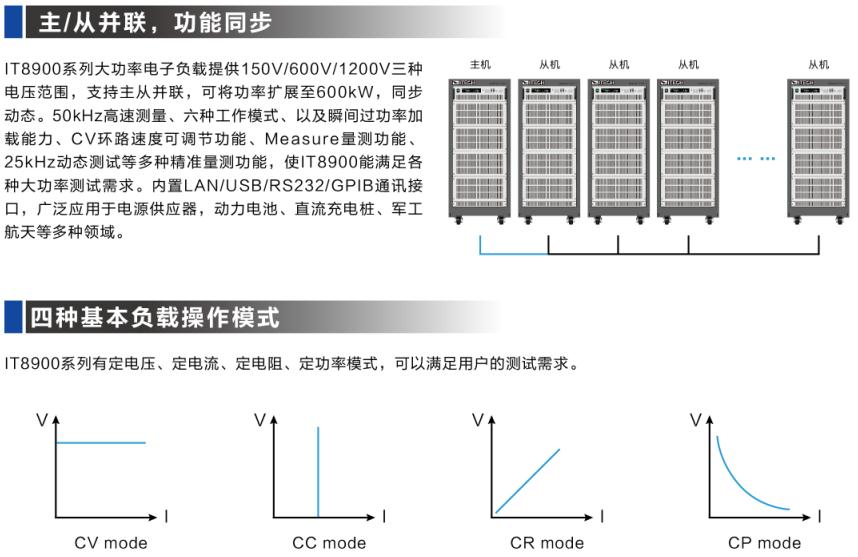

    主/从并联,功能同步

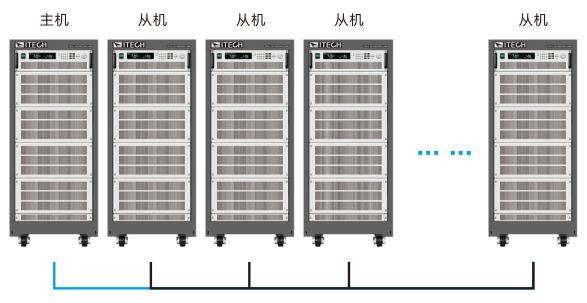

    IT8900系列支持相同型号之间的主从并机模式,功率最大可扩展至600KW。并机后,用户只需在主机面板上操作,从机便会自动接到分配,大大简化了操作。并机后,主从机同步动态,功能不受限制。IT8900系列同时突破了传统并机状态下,不能在CV模式下工作的局限性,支持CC、CV模式并联。大功率IT8900主要可应用于直流充电桩测试、动力电池测试、高压UPS不间断电源测试、军工大功率直流电机测试。








    4种基本负载操作模式

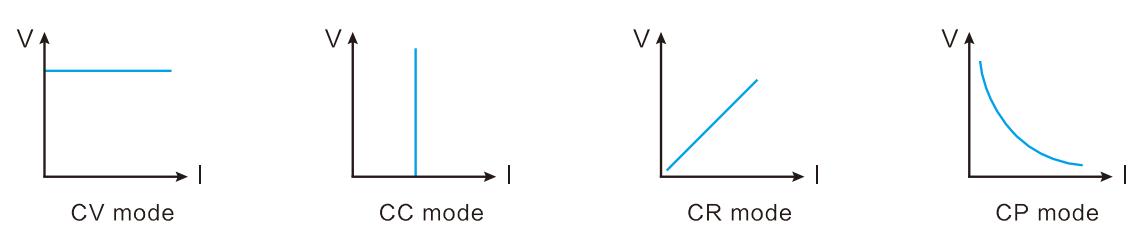

    IT8900系列有定电压、定电流、定电阻、定功率模式,可以满足用户的测试需求。

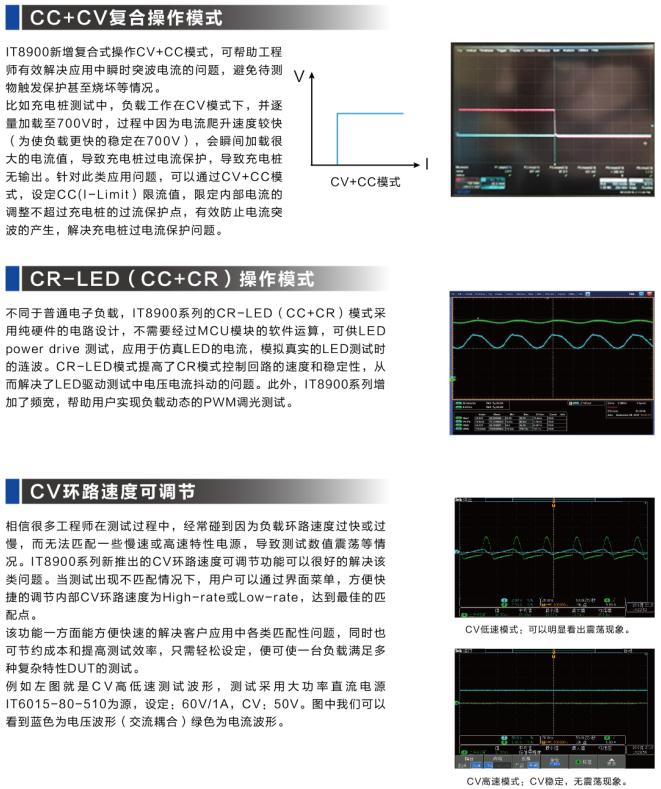

    CC+CV复合操作模式

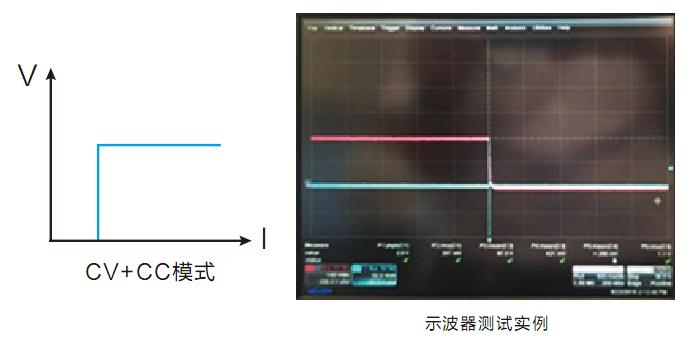

    IT8900 系列新增复合式操作CV+CC模式,可帮助工程师有效解决应用中瞬时突波电流的问题,避免待测物触发保护甚至烧坏等情况。

    比如充电桩测试中,负载工作在CV模式下,并逐量加载至700V时,过程中因为电流爬升速度较快(为使负载更快的稳定在700V),会瞬间加载很大的电流值,导致充电桩过电流保护,导致充电桩无输出。针对此类应用问题,可以通过CV+CC模式,设定CC(I-Limit)限流值,限定内部电流的调整不超过充电桩的过流保护点,有效防止电流突波的产生,解决充电桩过电流保护问题。








    CR-LED(CC+CR)操作模式



    IT8900系列的CR-LED(CC+CR)模式可提供LED power drive 测试,应用于仿真LED的电流,模拟真实的LED测试时的涟波。CR-LED模式提高了CR模式控制回路的速度和稳定性,从而解决了LED驱动测试中电压电流抖动的问题。此外,IT8900系列增加了频宽,帮助用户实现负载动态的PWM调光测试。








    CV环路速度可调节



    相信很多工程师在测试过程中,经常碰到因为负载环路速度过快或过慢,而无法匹配一些慢速或高速特性电源,导致测试数值震荡等情况。IT8900系列新推出的CV环路速度可调节功能可以很好的解决该类问题。当测试出现不匹配情况下,用户可以通过界面菜单,方便快捷的调节内部CV环路速度为High-rate或Low-rate,达到最佳的匹配点。该功能一方面能方便快速的解决客户应用中各类匹配性问题,同时也可节约成本和提高测试效率,只需轻松设定,便可使一台负载满足多种复杂特性DUT的测试。

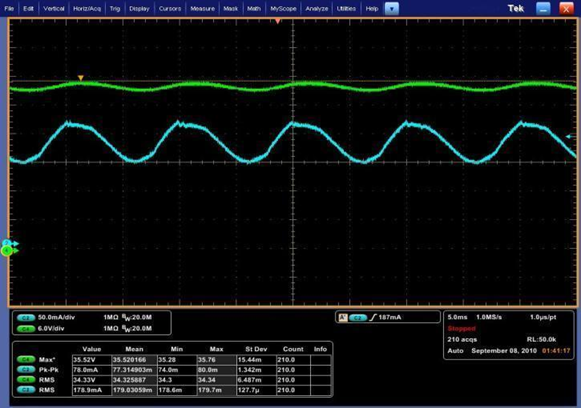

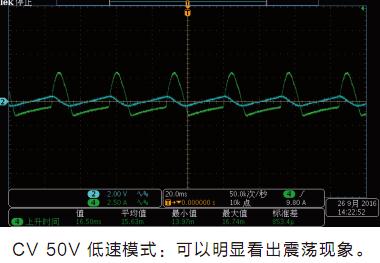

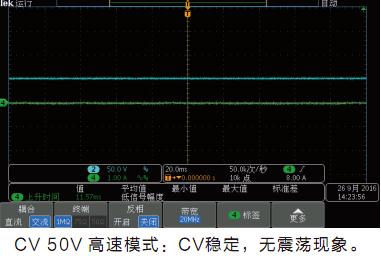

    例如下图CV高低速测试,设定:60V/1A。图中蓝色为电压波形,绿色为电流波形。










    IT8900系列(IT8912 IT8915 IT8918 IT8922 IT8924 IT8930 IT8936 IT8945)高性能大功率直流电子负载瞬间过功率加载能力

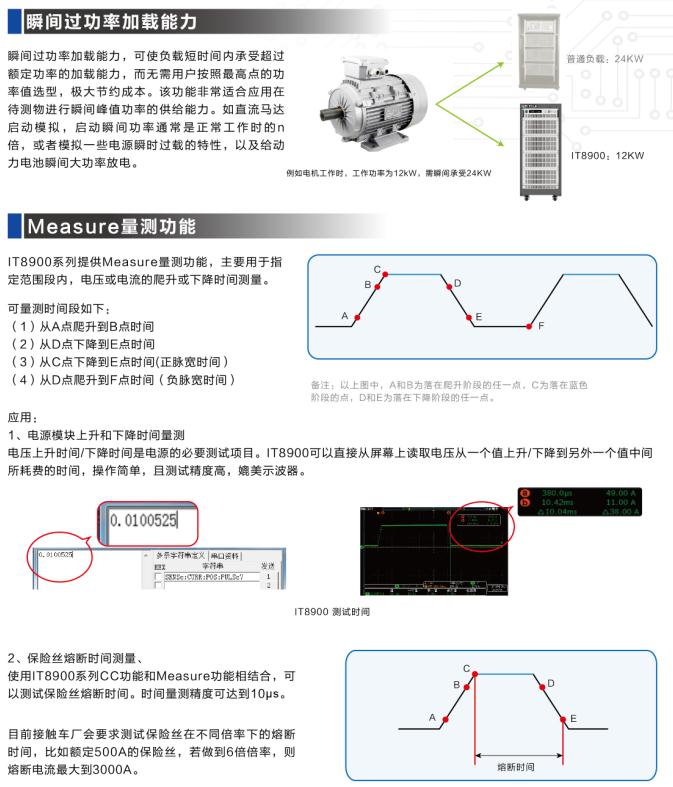

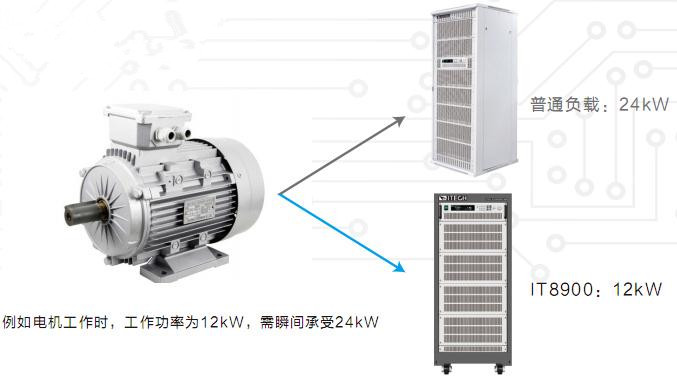

    IT8900系列的瞬间过功率加载能力,可使负载短时间内承受超过额定功率的加载能力,而无需用户按照最高点的功率值选型,极大节约成本。该功能非常适合应用在待测物进行瞬间峰值功率的供给能力。如直流马达启动模拟,启动瞬间功率通常是正常工作时的n倍,或者模拟一些电源瞬时过载的特性,以及给动力电池瞬间大功率放电。








    IT8900系列(IT8912 IT8915 IT8918 IT8922 IT8924 IT8930 IT8936 IT8945)高性能大功率直流电子负载Measure量测功能



    IT8900系列提供Measure量测功能,主要用于指定范围段内,电压或电流的爬升或下降时间测量。

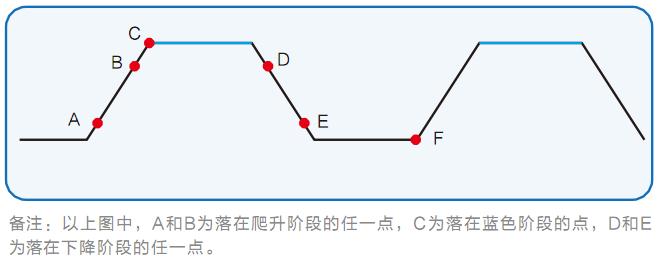

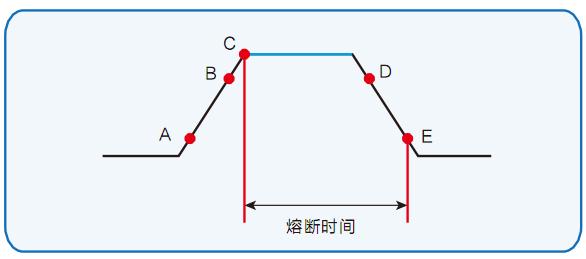

    可量测时间段如下:

    (1)从A点爬升到B点时间

    (2)从D点下降到E点时间

    (3)从C点下降到E点时间(正脉宽时间)

    (4)从D点爬升到F点时间(负脉宽时间)



    IT8900系列(IT8912 IT8915 IT8918 IT8922 IT8924 IT8930 IT8936 IT8945)高性能大功率直流电子负载应用:

    1、电源模块上升和下降时间量测

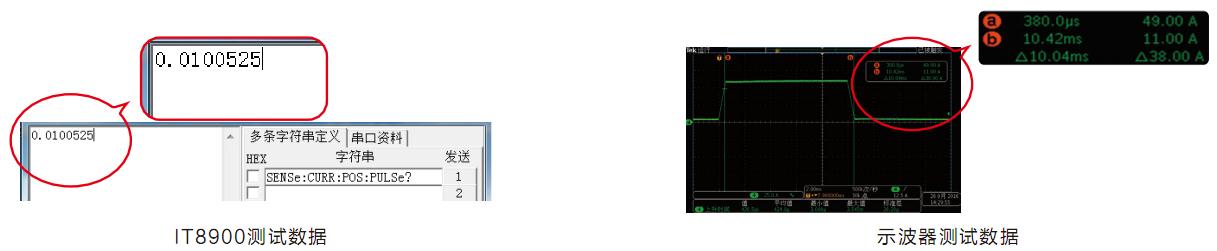

    上升时间测试(Rise Time Test)、下降时间测试(Fall Time Test)是电源的必测项目。IT8900可以通过发送指令,读取电流从一个值上升/下降到另外一个值中间所耗费的时间,操作简单。从下图中我们可以看出,IT8900的测试精度高可以媲美示波器。





    2、保险丝熔断时间测量

    使用IT8900系列CC功能和Measure功能相结合,可以测试保险丝熔断时间。时间量测精度可达到10us。

    汽车制造商一般会要求测试保险丝在不同倍率下的熔断时间,比如额定500A的保险丝,若做到6倍倍率,则熔断电流最大到3000A。IT8900系列完全可以满足测试需求。
