费思 FT6800 大功率电子负载
产品型号:
FT6803A,FT6804A,FT6805A,FT6806A,
厂商名称:
Faithtech(费思泰克)
产品简述:
订购热线:
0755-28105722

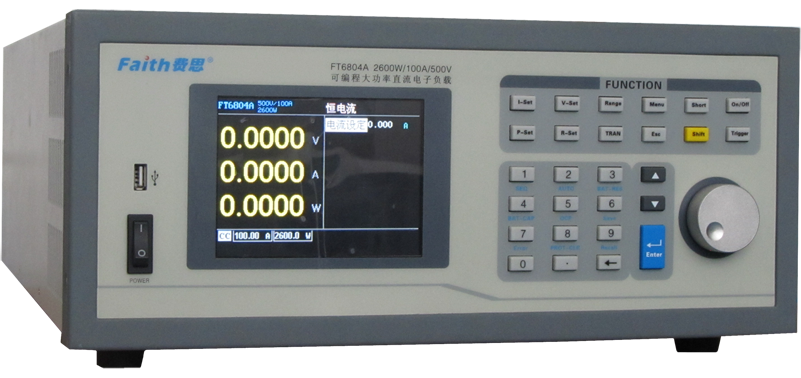

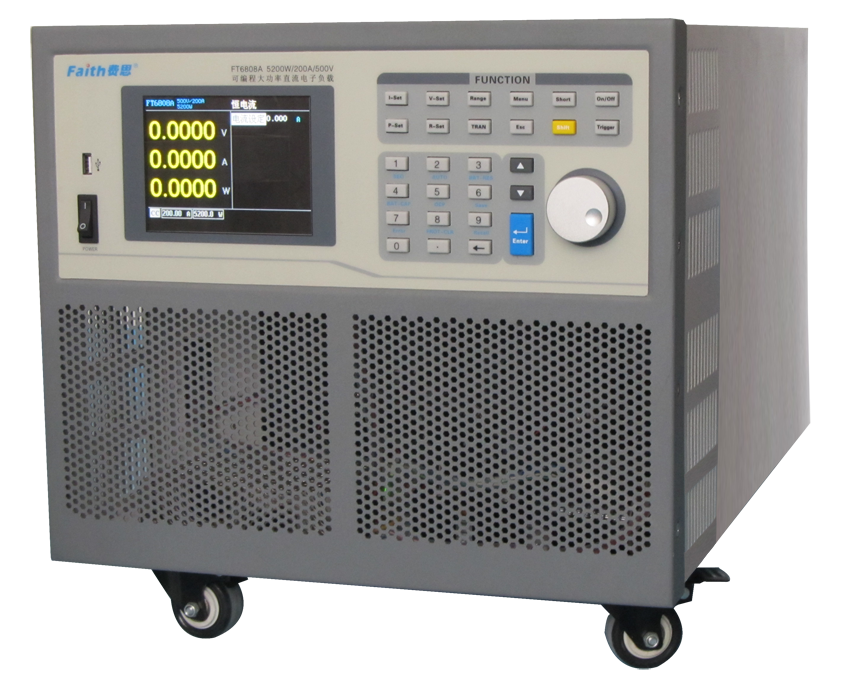

FT6800 大功率电子负载   FT6800
         费思泰克 FT6800系列 大功率电子负载仪,单台功率2.6~72KW,最高电压1200V,支持4台负载同步级联,以扩大功率。 FT6800系列电子负载主要应用于:动力电池、BMS(电池保护板)、充电桩、充电桩模块、车载充电机、大功率开关电源、通信电源、电力电源、机车电源、超级电容、电流器件(继电器,保险丝,电连接器)等测试。


功能应用:
◆负载定态模式应用

恒电流模式

1、电源负载跳变测试;

2、电池放电时间及寿命测试;

3、燃料电池测试;

4、直流电机带载电路测试。



恒电压模式

1、手机充电器测试;

2、Fold back电源的电流限制测试;

3、燃料电池测试;

4、电流源测试。



恒电阻模式

1、通信电源的缓开机测试;

2、LED驱动器测试;

3、汽车温度控制器的带载电路测试。



恒功率模式

1、恒功率电源测试;

2、电池容量及电池寿命测试。



◆低电压特性与可操作范围

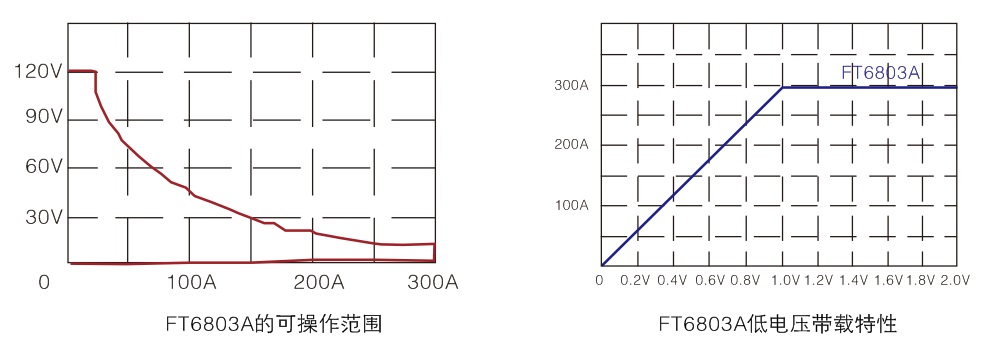

FT6800系列系列负载,在操作范围内的满载情况下,最小可操作电压为1V。低电压操作的设计,适合用于测试DC/DC转换器、燃料电池及其他低电压-高电流的元器件。另外,若电压控制在0~2V之间,其可带载的电流大小,请参见下图的V-I曲线。 FT6800系列系列负载的典型可操作范围如图所示。

大功率电子负载



◆负载级联



FT6800系列负载的级联功能,实现多台负载的并联使用,扩大负载的功率范围。从机自动复制主机的带载参数,从而达到自动均载。



使用者不必购买更大功率的负载而实现测试,降低测试成本。



负载后面板有一个级联信号输入与三个级联信号输出端口。每个端口的信号范围为0~8.7V,表示零到满量程的带载电流。主机通过级联输出信号来控制从机的带载电流 。负载级联时,必须仅能有一台负载为主机,其他负载设置为从机。一主一从级联时,接线图如下图所示。

电子负载



◆瞬态功能

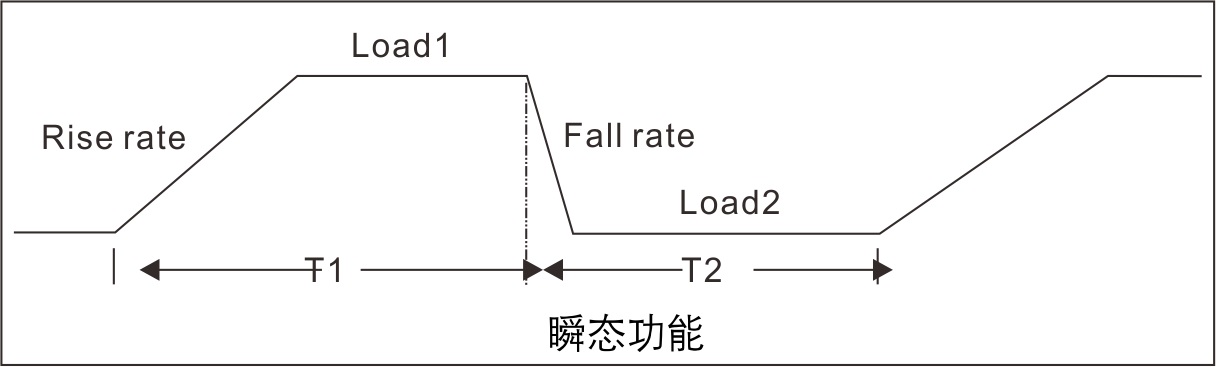

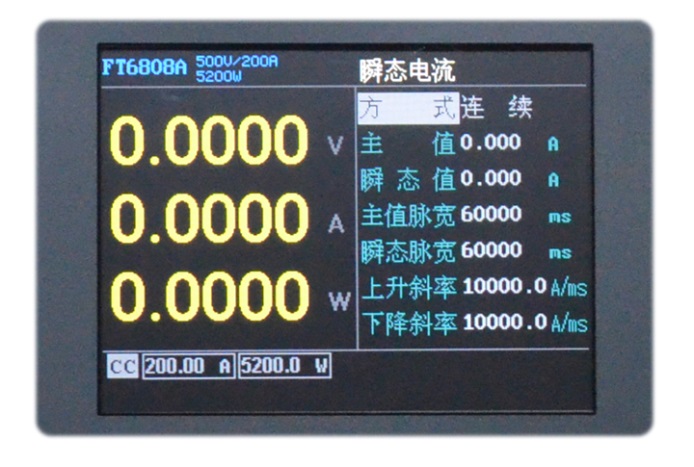

 瞬态功能是指电子负载在同一功能下不同值之间切换。FT6800系列电子负载瞬态测试功能提供了连续、翻转和脉冲三种模式。瞬态频率最高可达20KHz,且可设置切换斜率,其中电流最大斜率可达60A/us。此功能常用来测试电源的瞬态特性、电池保护板的保护特性、电池脉冲充电等。



电子负载电子负载电子负载仪



◆序列测试



用户可以自行编辑一个负载的测试序列,以模拟负载输入端的各种变化。序列测试CC、CV、CP及CR四种模式。电子负载最多可以存储20个序列文件,每个文件最多可执行50步,单步的最长时间可设置为90000s,很适合长时间带载测试。同时,用户还可以设置序列的循环次数与切换方式。



◆电池测试

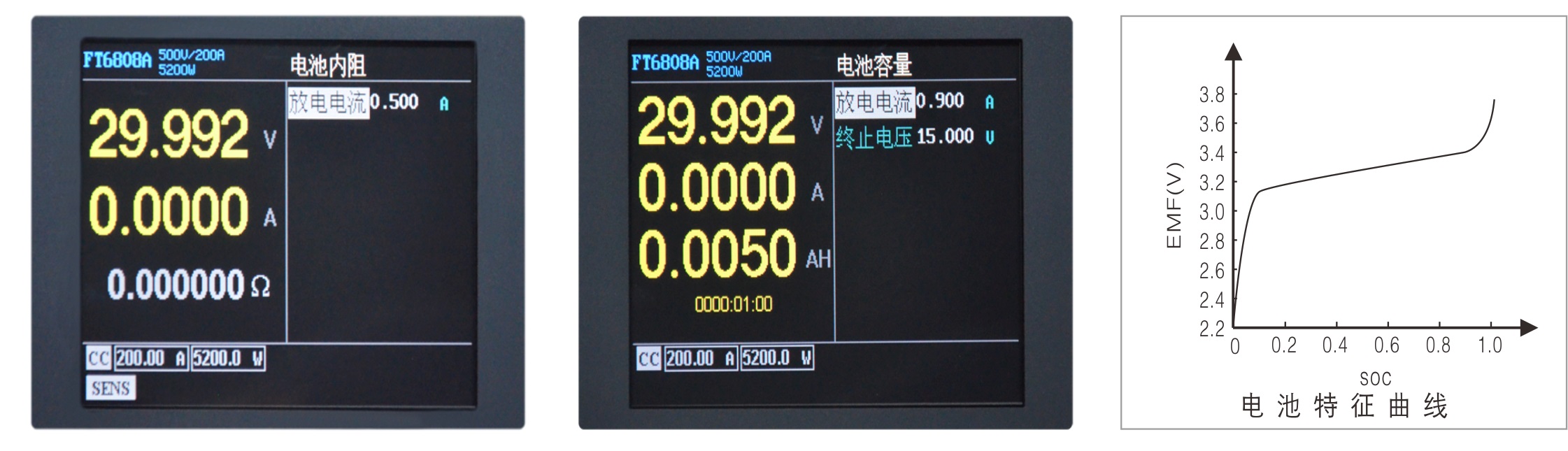

电池内阻和容量是评价电池参数的重要指标,为了方便测试,FT6800系列提供了电池测试功能。包括:电池内阻测试与电池容量测试。



电池内阻测试:

电池内阻分为充电内阻与放电内阻。本系列电子负载通过直流放电法(DCR)来进行电池内阻测试,配合FT8000R选件可测试电池充放电过程中内阻/容量变化曲线。



大功率电子负载



电池容量测试:

电池容量分为充电电量与放超级电容量,本系类电子负载通过实际放电法来进行电池容量测试,配合FT8000R选件可进行充电电循环与寿命测试。


FT6800系列规格参数表
型号 规格 型号 规格 型号 规格
FT6803A 2.6KW/300A/120V FT68024B 20KW/400A/500V FT68048D 48KW/480A/1KV
FT6804A 2.6KW/100A/500V FT68024C 20KW/240A/800V FT68048E 48KW/360A/1.2KV
FT6805A 4KW/300A/120V FT68024D 20KW/240A/1KV FT68052A 52KW/1.2KA/120V
FT6806A 4KW/100A/500V FT68024E 20KW/180A/1.2KV FT68052B 52KW/1KA/500V
FT6807A 5.2KW/600A/120V FT68028A 28KW/1KA/120V FT68052C 52KW/520A/800V
FT6808A 5.2KW/200A/500V FT68028B 28KW/500A/500V FT68052D 52KW/520A/1KV
FT6809A 5.2KW/60A/800V FT68028C 28KW/280A/800V FT68052E 52KW/390A/1.2KV
FT6810A 8KW/600A/120V FT68028D 28KW/280A/1KV FT68056A 56KW/1.4KA/120V
FT6811A 8KW/200A/500V FT68028E 28KW/210A/1.2KV FT68056B 56KW/1KA/500V
FT6812A 8KW/90A/800V FT68032A 32KW/1KA/120V FT68056C 56KW/560A/800V
FT6813A 8KW/80A/1000V FT68032B 32KW/600A/500V FT68056D 56KW/560A/1KV
FT6814A 12KW/600A/120V FT68032C 32KW/320A/800V FT68056E 56KW/420A/1.2KV
FT6815A 12KW/200A/500V FT68032D 32KW/320A/1KV FT68060A 60KW/1.4KA/120V
FT6817A 12KW/120A/800V FT68032E 32KW/240A/1.2KV FT68060B 60KW/1KA/500V
FT6818A 12KW/120A/1KV FT68036A 36KW/1KA/120V FT68060C 60KW/600A/800V
FT6819A 12KW/90A/1.2KV FT68036B 36KW/700A/500V FT68060D 60KW/600A/1KV
FT68016A 16KW/900A/120V FT68036C 36KW/360A/800V FT68060E 60KW/450A/1.2KV
FT68016B 16KW/300A/500V FT68036D 36KW/360A/1KV FT68066A 66KW/1.6KA/120V
FT68016C 16KW/160A/800V FT68036E 36KW/270A/1.2KV FT68066B 66KW/1.2KA/500V
FT68016D 16KW/160A/1KV FT68040A 40KW/1.2KA/120V FT68066C 66KW/660A/800V
FT68016E 16KW/120A/1.2KV FT68040B 40KW/800A/500V FT68066D 66KW/660A/1KV
FT68020A 20KW/900A/120V FT68040C 40KW/400A/800V FT68066E 66KW/495A/1.2KV
FT68020B 20KW/400A/500V FT68040D 40KW/400A/1KV FT68072A 72KW/1.6KA/120V
FT68020C 20KW/200A/800V FT68040E 40KW/300A/1.2KV FT68072B 72KW/1.2KA/500V
FT68020D 20KW/200A/1KV FT68048A 48KW/1.2KA/120V FT68072C 72KW/720A/800V
FT68020E 20KW/160A/1.2KV FT68048B 48KW/900A/500V FT68072D 72KW/720A/1KV
FT68024A 20KW/900A/120V FT68048C 48KW/480A/800V FT68072E 72KW/540A/1.2KV


产品参数:

型号 6803A 6804A 6805A 6806A
功率 2600W 2600W 4000W 4000W
电流 300A 100A 300A 100A
电压*1 120V 500V 120V 500V
满电流低电压 2V@300A 4.5V@100A 2V@300A 4.5V@150A
尺寸 636(D) × 433(W) ×200(H) 636(D) × 433(W) ×200(H) 636(D) × 433(W) ×200(H) 636(D) × 433(W) ×200(H)
重量 28Kg 28Kg 35Kg 35Kg
型号 6807A 6808A 6810A 6811A
功率 5200W 5200W 8000W 8000W
电流 600A 200A 600A 200A
电压*1 120V 500V 120V 500V
满电流电压 2.5V@600A 4.5V@200A 2.5V@600A 4.5V@200A
尺寸 636(D) × 440(W) ×430(H) 636(D) × 440(W) ×430(H) 636(D) × 440(W) ×430(H) 636(D) × 440(W) ×430(H)
重量 68Kg 68Kg 75Kg 75Kg
型号 6814A 6815A 6817A 6818A
功率 12000W 12000W 12000W 12000W
电流 600A 200A 120A 120A
电压*1 120V 500V 800V 1000V
满电流电压 2.5V@600A 4.5V@200A 5V@120A 5V@120A
尺寸 636(D) × 440(W) ×600(H) 636(D) × 440(W) ×600(H) 636(D) × 440(W) ×600(H) 636(D) × 440(W) ×600(H)
重量 140Kg 140Kg 140Kg 140Kg
