产品名称:

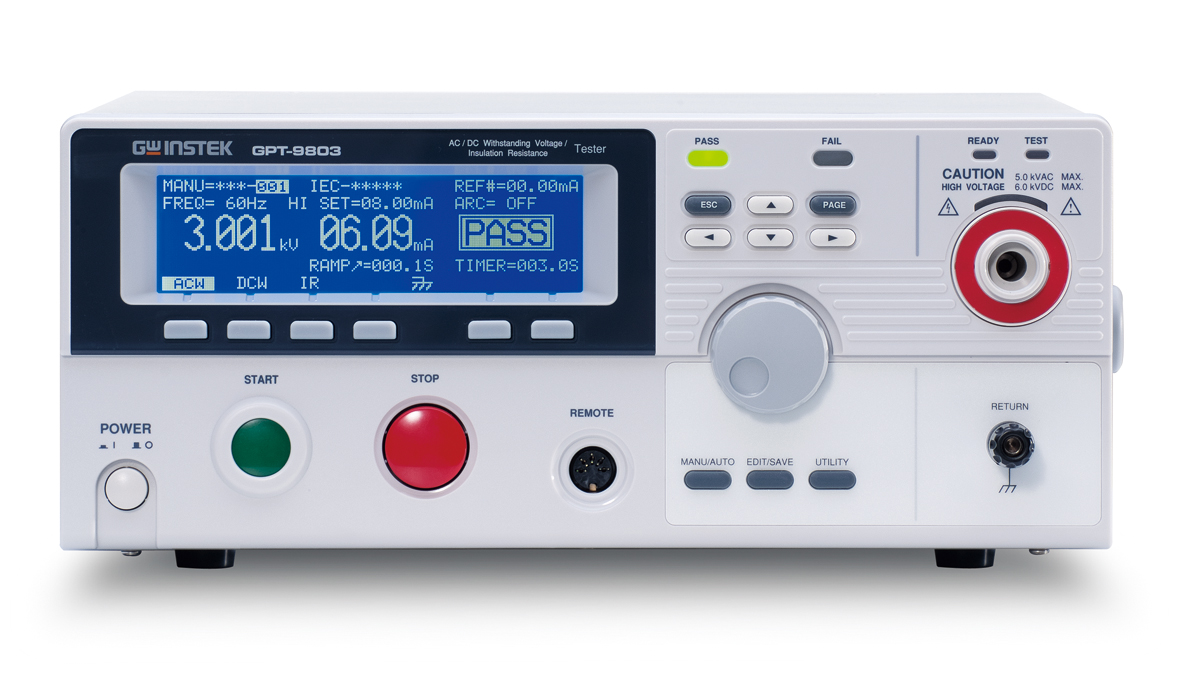

固纬 GPT-9800系列 安规测试仪
产品型号:
GPT-9801/9802/9803/9804
厂商名称:
gwInstek(固纬)
产品简述:
订购热线:
0755-28105722

 固纬 GPT-9800 系列安规测试仪 安规测试仪

    固纬电子推出新一系列兼具高稳定性测试、安全考虑及全新外观的安规测试器 - GPT-9800 系列,来符合如IECENULCSAGBJIS …等安全法规对各种电子/电器产品或部件在测试上的要求。

    GPT-9800系列安规测试器共计有4个型号:GPT-98044合一机种,具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、GPT-9803提供交/直流耐压测试及绝缘电阻测试功能、GPT-9802具有交流及直流耐压测试功能,而GPT-9801则仅提供交流耐压测试功能。全系列机型提供交流200VA输出容量,并使用高效率的PWM放大器,有效避免因输入电源电压变动或波形变形的影响,以确保交流耐压测试时对待测物提供稳定之高压输出。

产品规格:

交流耐壓測試

輸出電壓範圍

0.100kV~ 5.000kV ac

輸出電壓調整解析度

2V/步進

輸出電壓準確度

±(1%設定值+ 5V) [未加負載]

最大額定負載

200 VA (5kV/40mA)

最大額定電流

40mA (0.5kV< V5kV)

10mA (0.1kVV0.5kV)

輸出波形

正弦波

輸出電壓頻率

50 Hz / 60 Hz可選擇

電壓變動率

&plusmn;(1%讀值+ 5V) [最大額定負載&rarr;未加負載]

電壓錶準確度

&plusmn;(1%讀值+5V)

電流量測範圍

0.001mA~40.0mA

電流量測解析度[1]

0.001mA / 0.01mA / 0.1mA

電流量測準確度

&plusmn;(1.5%讀值+ 30uA)

/下限判定功能

Yes

ARC偵測

Yes

上升時間(RAMP)

0.1s~999.9s

測試時間(TIMER)[2]

OFF, 0.5s~999.9s

GND

RETURN/GUARD

直流耐壓測試(GPT-9804/9803/9802)

輸出電壓範圍

0.100kV~ 6.000kV dc

輸出電壓調整解析度

2V/步進

輸出電壓準確度

&plusmn;(1%設定值+ 5V) [未加負載]

最大額定負載

50W (5kV/10mA)

最大額定電流

10mA (0.5kV< V6kV)

2mA (0.1kVV0.5kV)

電壓變動率

&plusmn;(1%讀值+5V) [最大額定負載&rarr;未加負載]

電壓錶準確度

&plusmn;(1%讀值+ 5V)

電流量測範圍

0.001mA~ 10.0mA

電流量測解析度[1]

0.001mA / 0.01mA / 0.1mA

電流量測準確度

&plusmn;(1.5%讀值+ 30uA)

/下限判定功能

Yes

ARC偵測

Yes

上升時間(RAMP)

0.1s~999.9s

測試時間(TIMER)[2]

OFF, 0.5s~999.9s

GND

RETURN/GUARD

絕緣電阻測試(GPT-9804/9803)

輸出電壓範圍

50V~1000V dc

輸出電壓調整解析度

50V/步進

輸出電壓準確度

&plusmn; (1%設定值+5V)

電阻量測範圍

1MW~ 9500MW

測試電壓

50VV<500v<>

1~50M&Omega;&plusmn;(5%讀值+ 1 M&Omega;)

51~2000M&Omega;&plusmn;(10%讀值+ 1 M&Omega;)

500VV1000V

1~500M&Omega;&plusmn;(5%讀值+ 1 M&Omega;)

501~9500M&Omega;&plusmn;(10%讀值+ 1 M&Omega;)

/下限判定功能

Yes

上升時間(RAMP)

0.1s~999.9s

測試時間(TIMER)

1s~999.9s

GND

GUARD (fixed)

接地阻抗測試(GPT-9804)

輸出電流範圍

03.00A~30.00A ac

輸出電流調整解析度

0.01A

輸出電流準確度

3AI8A: &plusmn;(1%讀值+ 0.2A)

8A< I30A: &plusmn;(1%讀值+ 0.05A)

測試電壓

6Vac最大(開路電壓)

測試電壓頻率

50Hz/60Hz可選擇

電阻量測範圍

0.1mW~ 650.0mW

電阻量測解析度

0.1mW

電阻量測準確度

&plusmn;(1%讀值+ 2 mW)

/下限判定功能

Yes

測試時間(TIMER)

0.5s~999.9s

測試方式

四線式量測

GND

GUARD (fixed)

記憶組

單步驟記憶

MANU100

自動測試記憶

AUTO100,每組最多16manu

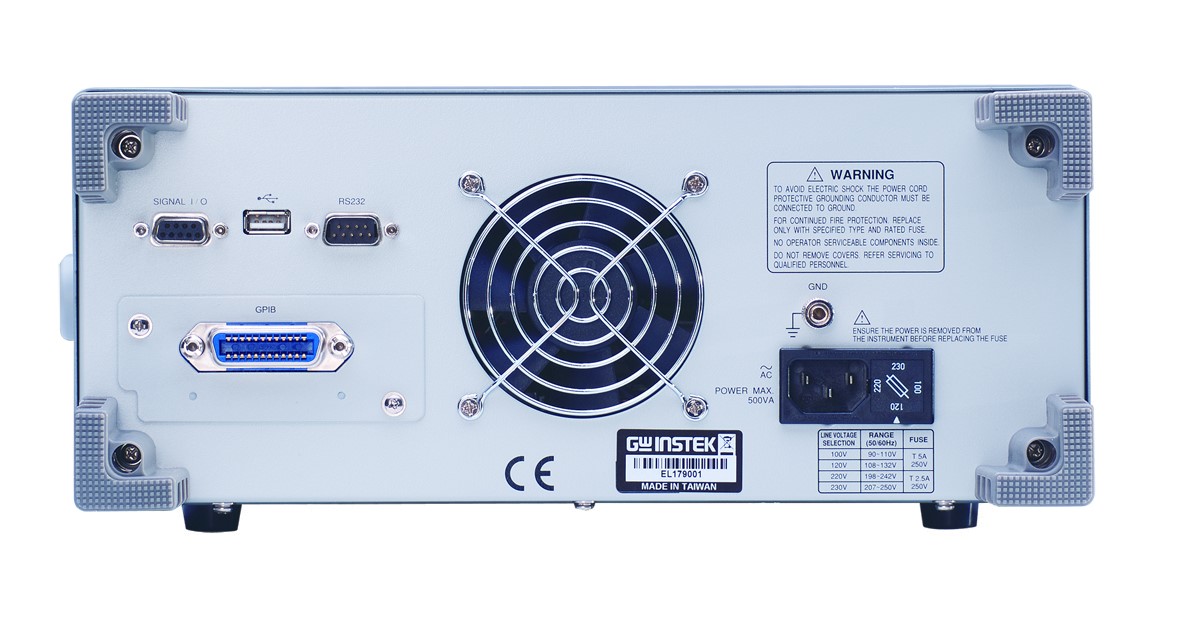

介面

RS-232C

標準

USB

標準

GPIB

選購

Remote terminal (Front)

標準

Signal I/O

標準

顯示幕



240 x 64點陣式(藍色) LCD

使用電源



AC 100V/120V/220V/230V &plusmn; 10%, 50/60Hz

尺寸及重量



330() x 150() x 460() mm

15kgmax. for GPT-9803/9802/9801

19kgmax. for GPT-9804

[ 1 ]電流量測解析度與上限設定之解析度相同

[ 2 ]只有在特殊的MANU模式下( MANU=***-000 ),測試時間可為持續測試(TIMER = OFF)
